HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles - Manual (Página 72)

72 3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

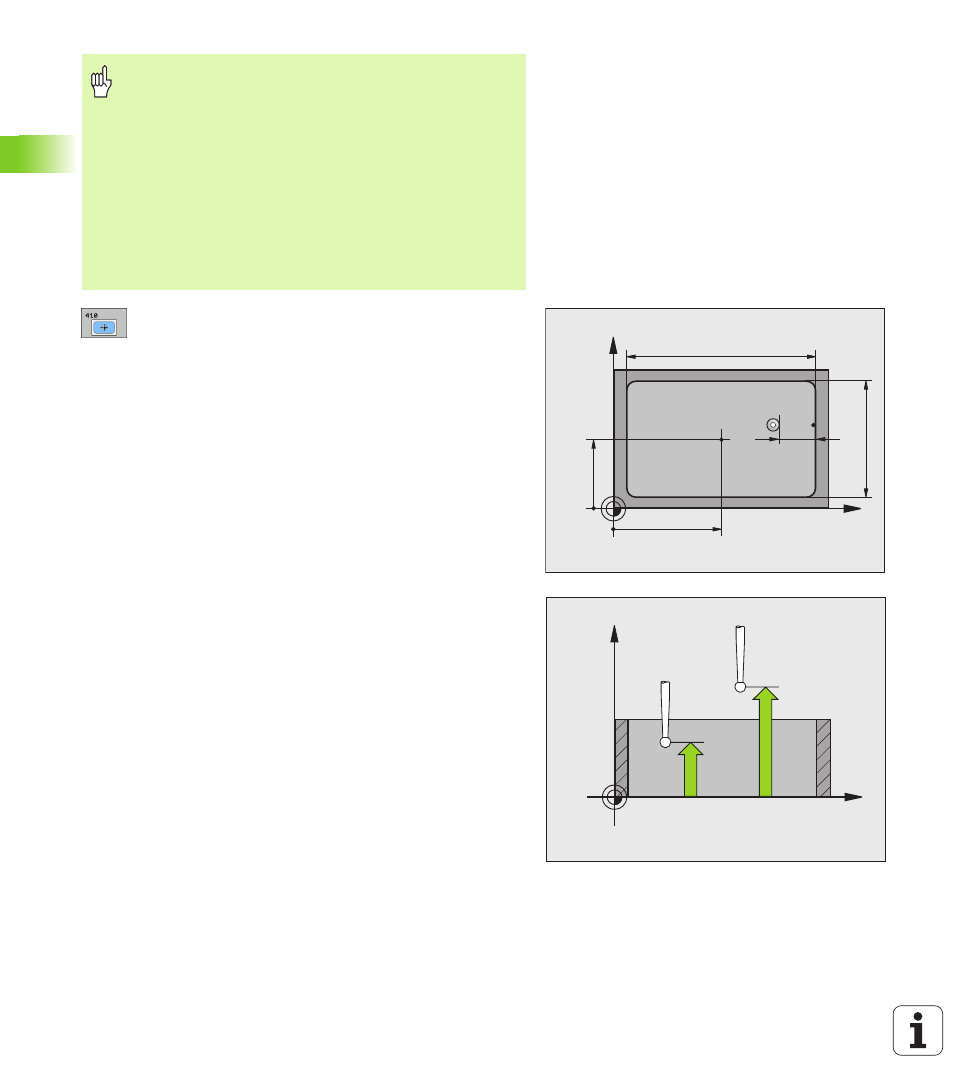

 Centro 1er eje Q321 (valor absoluto): Centro de la
cajera en el eje principal del plano de mecanizado
 Centro 2º eje Q322 (valor absoluto): centro de la
cajera en el eje auxiliar del plano de mecanizado
 Longitud lado 1 Q323 (valor incremental): Longitud
de la cajera, paralela al eje principal del plano de
mecanizado
 Longitud lado 2 Q324 (valor incremental): Longitud
de la cajera, paralela al eje auxiliar del plano de
mecanizado
 Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor de columna
SET_UP
 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
 Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1: Desplazar entre los puntos de medición a la altura
de seguridad
 Número del punto cero en la tabla Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la cajera. Introduciendo Q305=0, el TNC fija
la visualización automática de tal forma que el nuevo
punto de referencia se encuentre en el centro de la
cajera
Antes de la programación deberá tenerse en cuenta
Para evitar que el palpador colisione con la pieza, deberá
indicarse la longitud del lado 1 y del lado 2 de la cajera con
valores inferiores a lo estimado.
Cuando las dimensiones de la cajera y la distancia de
seguridad no permiten un posicionamiento previo en la
proximidad de los puntos de palpación, el TNC siempre
palpa partiendo del centro de la cajera. Entre los cuatro
puntos de medida el palpador no se desplaza a la altura de
seguridad.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
