118 3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas

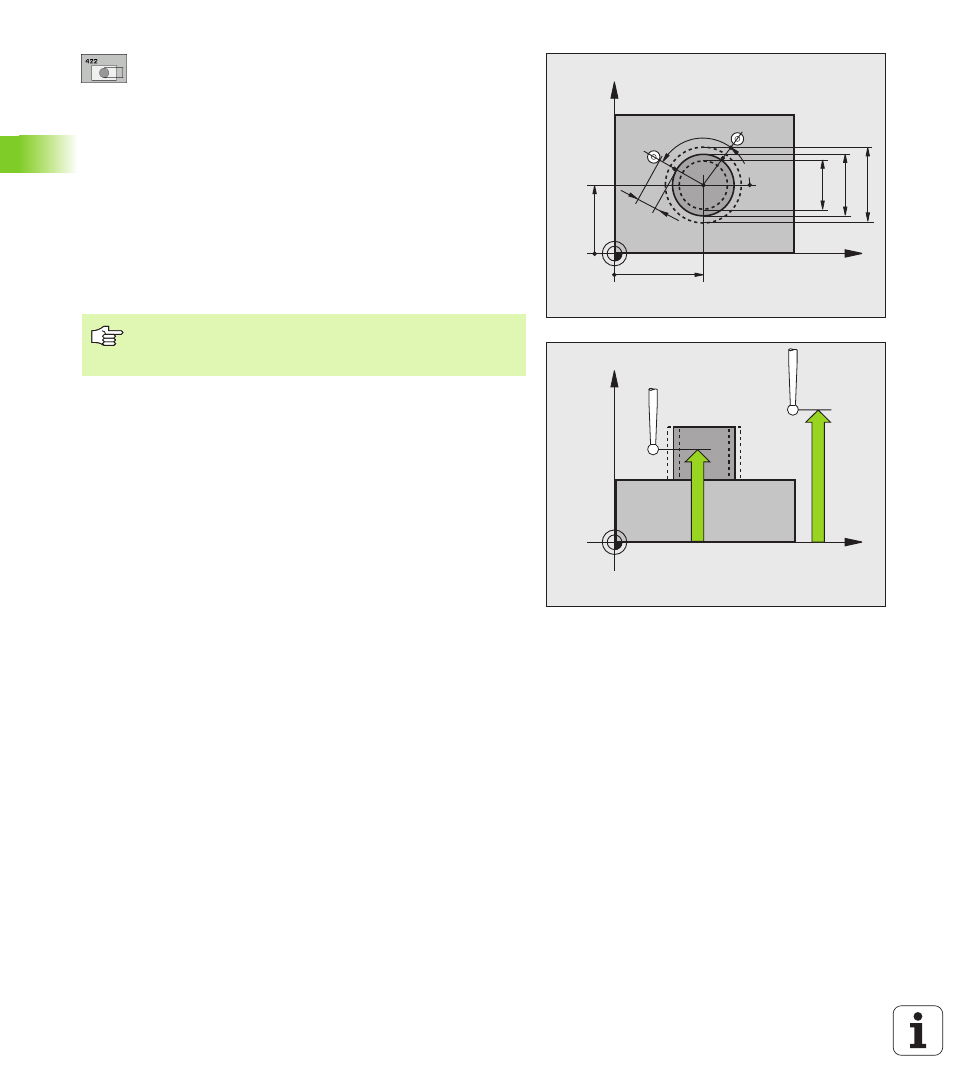

 Centro 1er eje Q273 (valor absoluto): Centro de la
isla en el eje principal del plano de mecanizado
 Centro 2º eje Q274 (absoluto): centro de la isla en el
eje auxiliar del plano de mecanizado
 Diámetro nominal Q262: introducir diámetro de la isla
 Ángulo inicial Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación
 Paso angular Q247 (valor incremental): ángulo entre
dos puntos de medición, el signo del paso angular
determina la dirección del mecanizado (- = sentido
horario). Si se quieren medir arcos de círculo, deberá
programarse un paso angular menor a 90°
 Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor de columna
SET_UP
 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
 Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1: Desplazar entre los puntos de medición a la altura
de seguridad
 Cota máxima de la isla Q277: Mayor diámetro
admisible de la isla
 Cota mínima de la isla Q278: Diámetro mínimo
admisible de la isla
 Valor tolerancia centro 1er eje Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
 Valor tolerancia centro 2º eje Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado
X
Y
Q325
Q247
Q278 Q262 Q277
Q274 ±Q280
Q273 ±Q279
MP6140
+
Q320
X
Z
Q261
Q260
Cuanto menor sea el paso angular programado, más
imprecisas seran las medidas de la isla calculadas por el
TNC. Valor de introducción mínimo: 5°.
