3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas

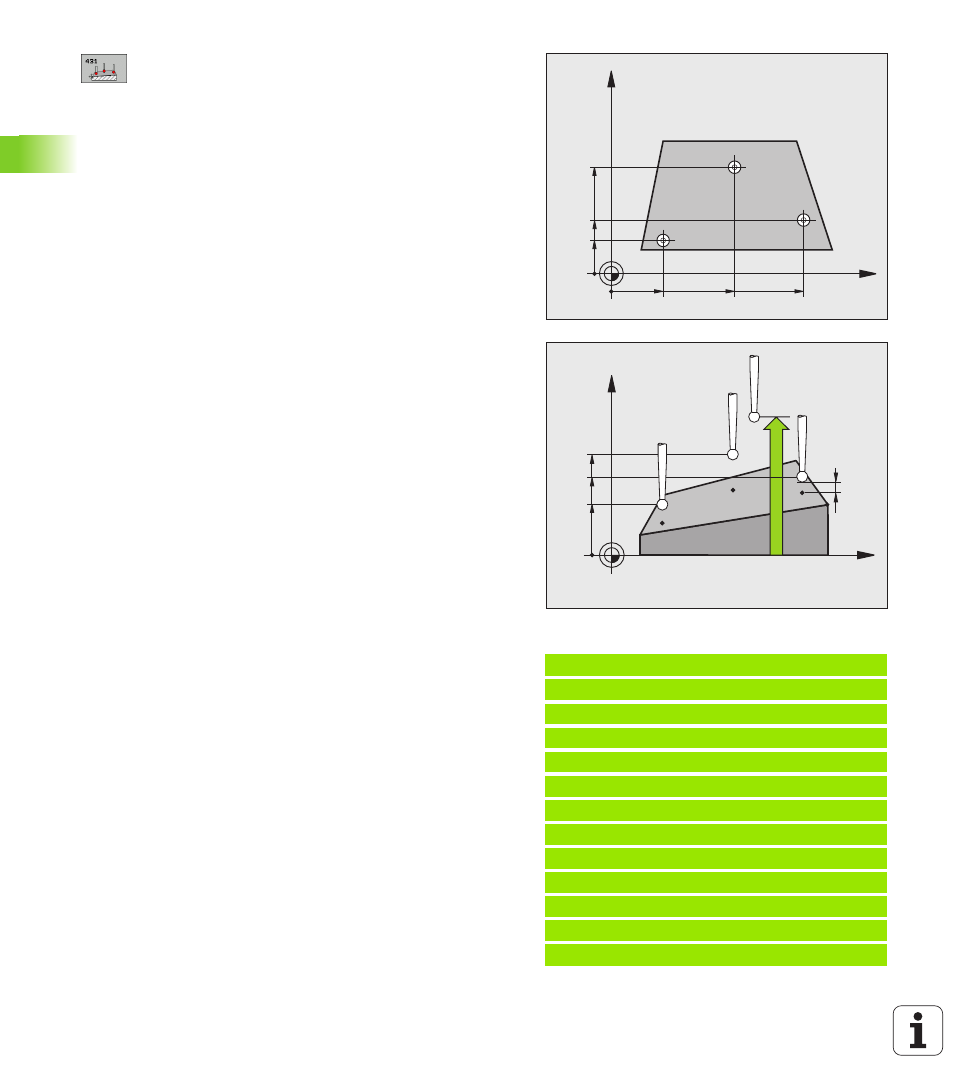

1er punto de medición del 1er eje
Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
1er punto de medición del 2º eje
Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado
1er punto de medición 3º eje
Q294 (valor absoluto):
Coordenada del punto de palpación en el eje de
palpación
2º punto de medición del 1er eje
Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado
2º punto de medición del 2º eje
Q266 (absoluto):
coordenada del segundo punto de palpación en el eje
auxiliar del plano de mecanizado
2º punto de medición del 3er. eje
Q295 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje de palpación
3er punto de medición del 1er eje
Q296 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje principal del plano de mecanizado
3er punto de medición del 2º eje
Q297 (valor
absoluto): coordenada del tercer punto de palpación
en el eje auxiliar del plano de mecanizado
3er. punto de medición del 3er. eje
Q298 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje de palpación
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor de columna
SET_UP
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
Protocolo de medición
Q281: fijar si el TNC debe
crear un protocolo de medición:
0: No realizar el protocolo de medición
1: Registrar protocolo de medición: El TNC guarda de
forma estándar el fichero de protocolo
TCHPR431.TXT en el directorio TNC:\ ab
2: Interrumpir el desarrollo del programa y visualizar el
registro de medida en la pantalla del TNC. Continuar
el programa con la tecla arranque-NC
Ejemplo: Frases NC
5 TCH PROBE 431 MEDIR PLANO
Q263=+20
;1ER PUNTO 1ER EJE
Q264=+20
;1ER PUNTO 2º EJE
Q294=-10
;1ER PUNTO 3ER EJE
Q265=+50
;2º PUNTO 1ER EJE
Q266=+80
;2º PUNTO 2º EJE
Q295=+0
;2º PUNTO 3ER EJE
Q296=+90
;3ER PUNTO 1ER EJE
Q297=+35
;3ER PUNTO 2º EJE
Q298=+12
;3ER PUNTO 3ER EJE
Q320=0
;DIST.-SEGURIDAD
Q260=+5
;ALTURA SEGURIDAD
Q281=1
;PROTOCOLO DE MEDIDA
X
Y
Q297
Q263
Q264
Q266
Q296
Q265
X
Z
Q295
Q298
Q294
Q260
MP6140
+
Q320
