46 3 Ciclos de palpación para la comprobación automática de piezas
3.1 Medición aut
o
mática de la posición inclinada de la pieza

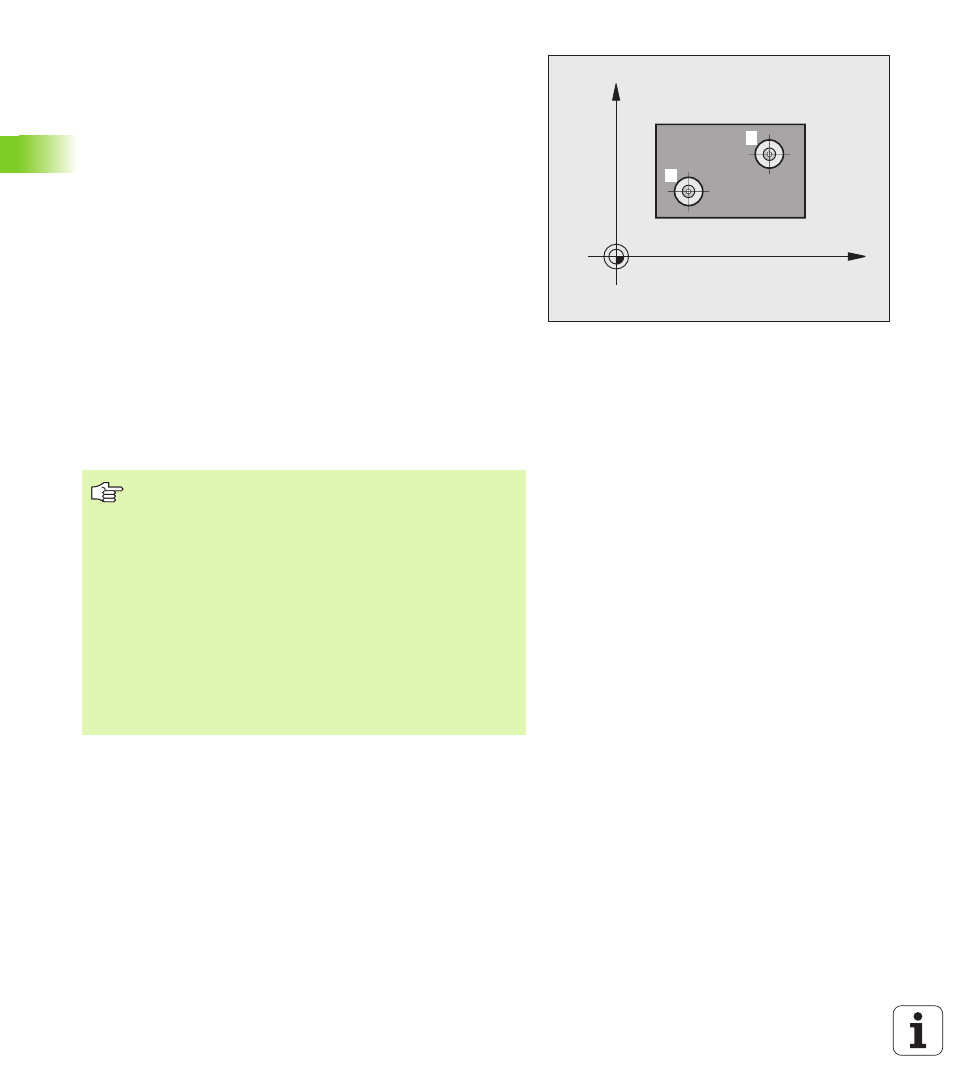

GIRO BASICO mediante dos taladros (ciclo de
palpación 401, DIN/ISO: G401)
El ciclo de palpación 401 registra los puntos medios de dos taladros.
A continuación el TNC calcula el ángulo entre el eje principal del plano
de mecanizado y la recta que une los puntos centrales de los taladros.
El TNC compensa a través de la función Giro básico el valor
calculado(Véase también "Compensación de la inclinación de la pieza"
en pág. 32). De forma alternativa, también se puede compensar la
inclinación calculada mediante un giro de la mesa giratoria.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento (véase "Ejecución de
los ciclos de palpación" en pág. 21) hasta el centro del primer
taladro introducido
1 .
2 Finalmente el palpador se desplaza a la altura de medida
introducida y registra mediante cuatro palpaciones el primer centro
del taladro
3 Después el palpador retrocede a la altura de seguridad y posiciona
sobre el centro programado del segundo taladro
2
4 El TNC desplaza el palpador a la altura de medición introducida y
registra mediante cuatro palpaciones el segundo centro del taladro
5 Para finalizar el TNC hace retroceder al palpador a la altura de
seguridad y realiza el giro básico calculado
X
Y
1
2
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Al principio del ciclo el TNC anula el giro básico activado.
Este ciclo de palpación no está permitido con la función
Inclinar plano de mecanizado activa.
Si se desea compensar la inclinación mediante un giro de
la mesa giratoria, entonces el TNC utiliza
automáticamente los siguientes ejes giratorios:
„ C en el eje de herramienta Z
„ B en el eje de herramienta Y
„ A en el eje de herramienta X
