HEIDENHAIN TNC 320 139
3.3 Medición aut
o
mática de piezas

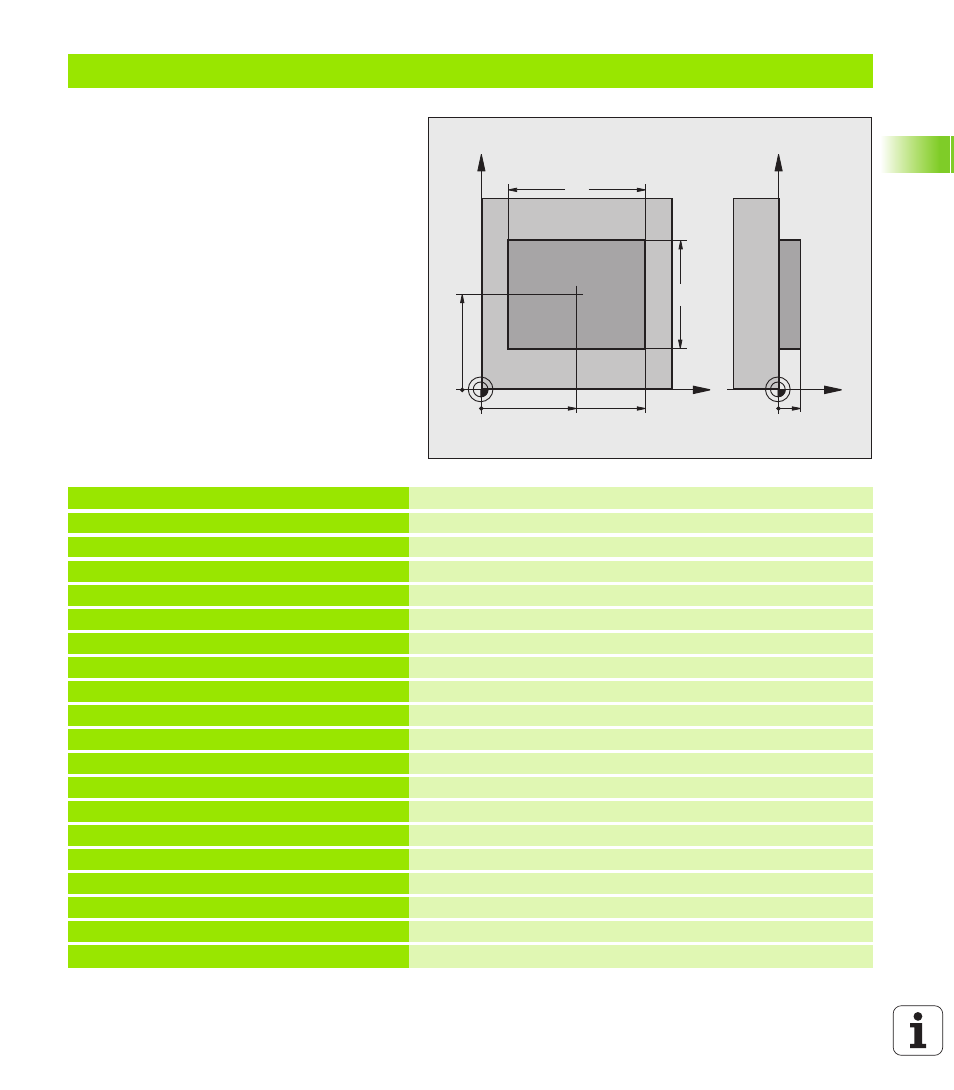

Ejemplo: Medición y mecanizado posterior de una isla rectangular
Desarrollo del programa:
- Desbaste de una isla rectangular con
sobremedida 0,5
- Medición de una isla rectangular
- Acabado de la isla rectangular tendiendo en
cuenta los valores de la medición
0 BEGIN PGM BEAMS MM
1 TOOL CALL 0 Z Llamada a la hta. de premecanizado
2 L Z+100 R0 FMAX Retirar la herramienta
3 FN 0: Q1 = +81 Longitud de la cajera en X (cota de desbaste)
4 FN 0: Q2 = +61 Longitud de la cajera en Y (cota de desbaste)
5 CALL LBL 1 Llamada al subprograma para el mecanizado
6 L Z+100 R0 FMAX Retirar la herramienta, cambio de herramienta
7 TOOL CALL 99 Z Llamada al palpador
8 TCH PROBE 424 MEDIR RECTÁNGULO EXT. Medición de la cajera rectangular fresada
Q273=+50 ;CENTRO 1ER. EJE
Q274=+50 ;CENTRO 2º EJE
Q282=80 ;LONGITUD LADO 1 Longitud nominal en X (cota definitiva)
Q283=60 ;LONGITUD LADO 2 Longitud nominal en Y (cota definitiva)
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DISTANCIA DE SEGURIDAD
Q260=+30 ;ALTURA SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEG.
Q284=0 ;MEDIDA MÁX. 1ª PÁG. Para comprobar la tolerancia no se precisan valores de introducción
Q285=0 ;MEDIDA MÍN. 1ª PÁG.
Q286=0 ;MEDIDA MÁX. 2ª PÁG.
X
Y
50
50
80
Z
Y
10
60
