66 3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

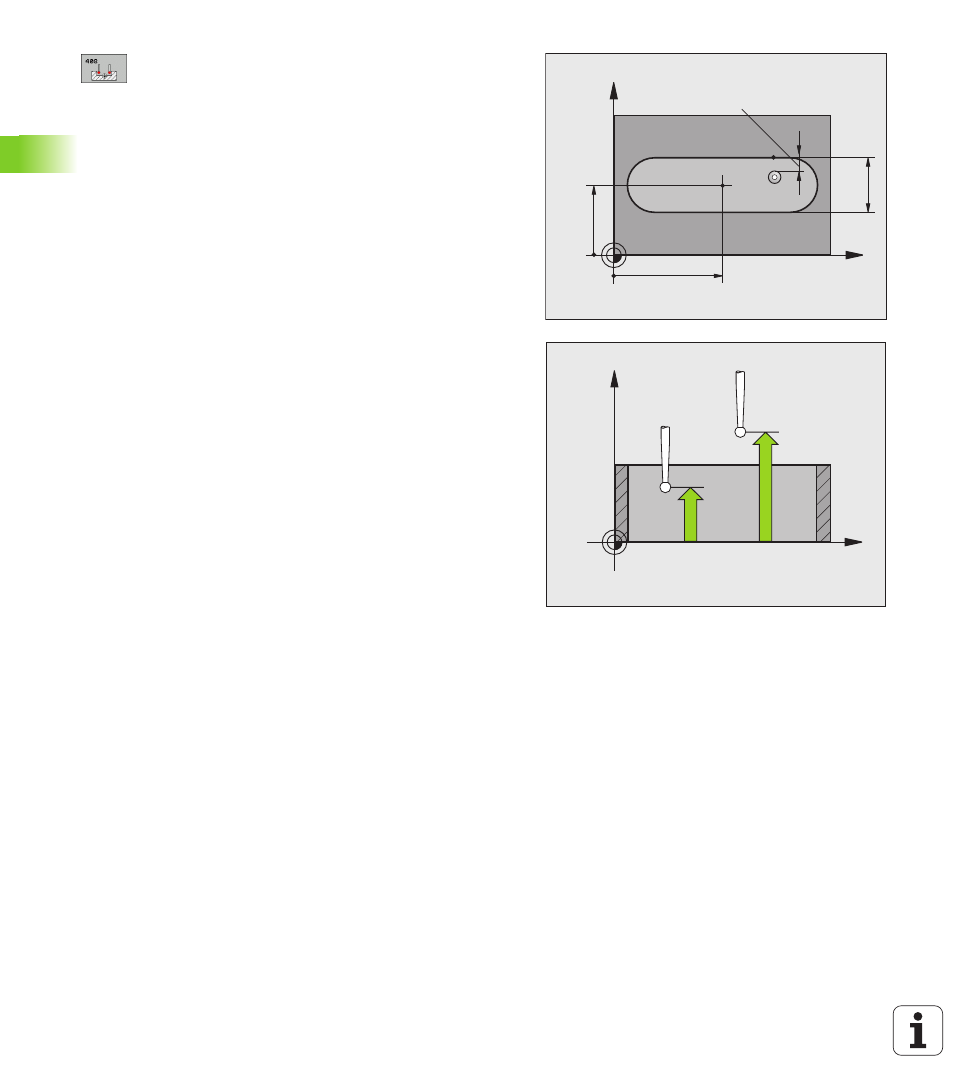

 Centro 1er eje Q321 (valor absoluto): Centro de la
ranura en el eje principal del plano de mecanizado
 Centro 2º eje Q322 (absoluto): Centro de la ranura en
el eje auxiliar del plano de mecanizado
 Anchura de la ranura Q311 (valor incremental):
Anchura de la ranura independiente de la posición en
el plano de mecanizado
 Eje de medición (1=1er eje/2=2º eje) Q272: Eje en
el que debe realizarse la medición:
1:Eje principal = eje de medida
2: Eje auxiliar = eje de medida
 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor de columna
SET_UP
 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
 Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1: Desplazar entre los puntos de medición a la altura
de seguridad
 Número en la tabla Q305: Indicar el número en la
tabla de puntos cero/tabla de presets, donde el TNC
debe memorizar las coordenadas del centro de la
ranura. Al introducir Q305=0, el TNC fija la
visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra en el centro
de la ranura
 Nuevo punto referencia Q405 (valor absoluto):
coordenada en el eje de medición, sobre la cual el
TNC fija el centro de la ranura calculado.
Ajuste inicial = 0
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
