2.4 Fijar un punto de referencia con
palpadores 3D
Introducción
Las funciones para la fijación del punto de referencia en la pieza, se
seleccionan con las siguientes softkeys:
„ Fijar el punto de referencia en un eje cualquiera con PALPAR POS
„ Fijar la esquina como punto de referencia con PALPAR P
„ Fijar el punto central del círculo como punto de referencia con
PALPAR CC

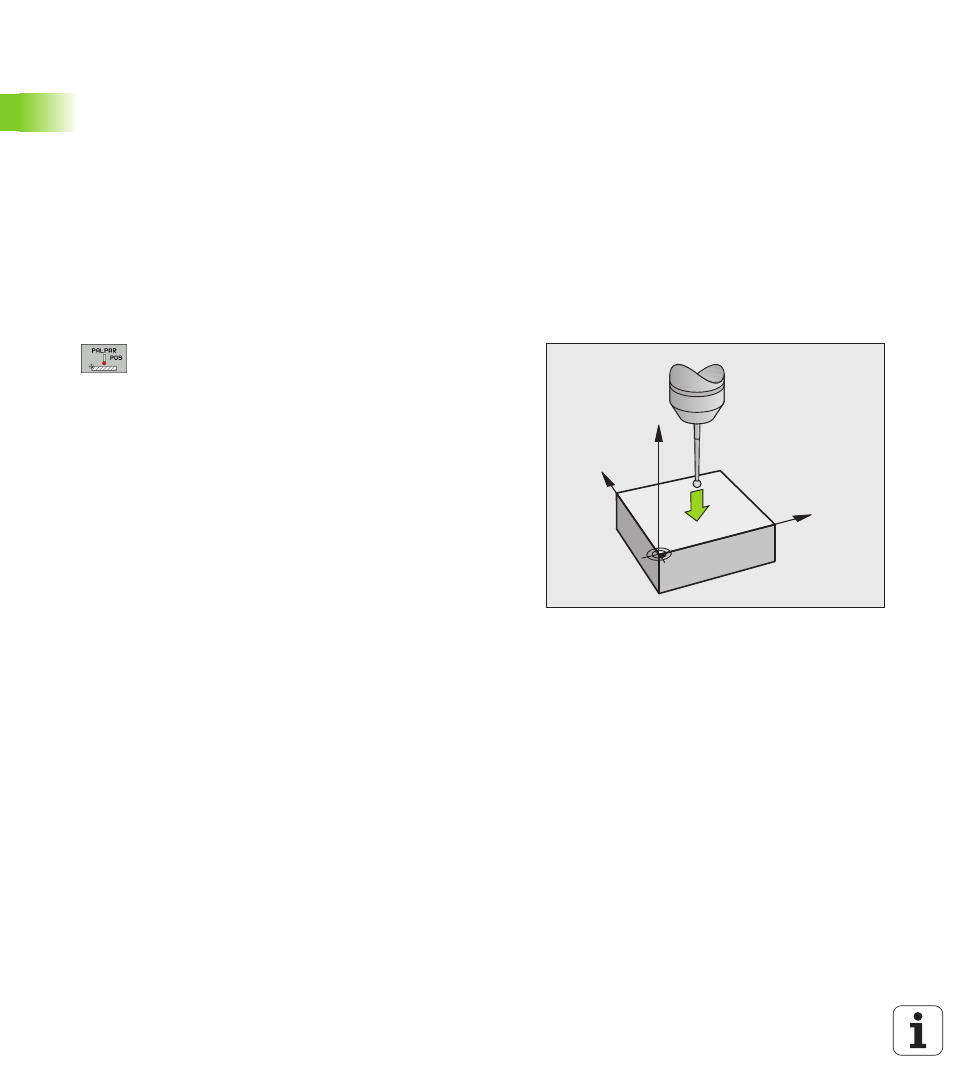

Fijar el punto de referencia en cualquier eje
 Seleccionar la función de palpación: pulsar la softkey
PALPAR POS
 Posicionar el palpador cerca del punto de palpación
 Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el punto
de referencia, p.ej. palpar Z en dirección Z-:
seleccionar mediante softkey
 Palpación: accionar el pulsador externo de arranque
START
 Punto de referencia : introducir coordenada nominal,
aceptar con softkey FIJAR PUNTO REF., o escribir
valor en una tabla (véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero" en pág. 27, ó véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla
de presets" en pág. 28)
 Finalizar la función de palpación: Pulsar la tecla END
Y
X
Z
