3.1 Medición aut
o
mática de la posición inclinada de la pieza
GIRO BASICO (ciclo de palpación 400,
DIN/ISO: G400)

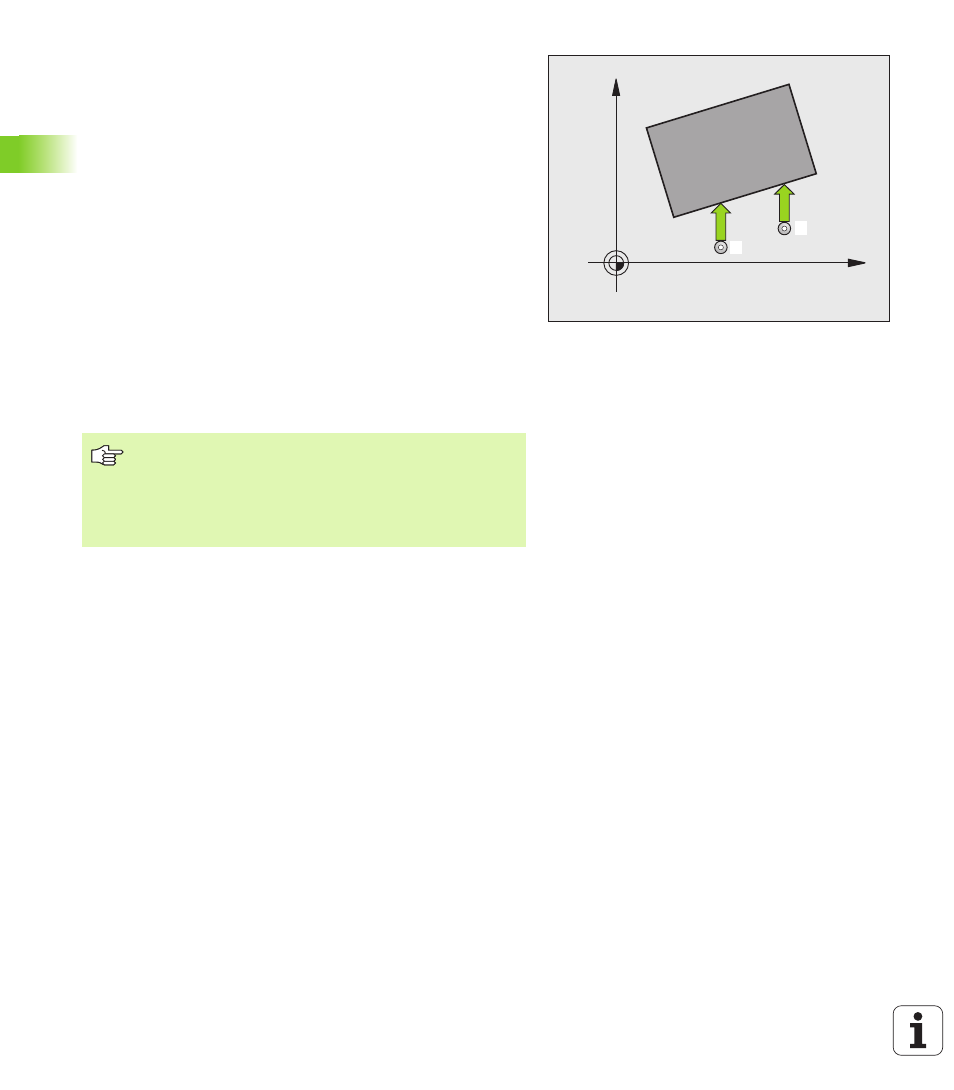

El ciclo de palpación 400 calcula la posición inclinada de la pieza,
mediante la medición de dos puntos que deben encontrarse sobre una
recta. El TNC compensa a través de la función Giro básico el valor
medido(Véase también "Compensación de la inclinación de la pieza" en
pág. 32).
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento (véase "Ejecución de
los ciclos de palpación" en pág. 21) hacia el punto de palpación
programado
1 . Para ello, el TNC desplaza el palpador según la
distancia de seguridad en la dirección de desplazamiento opuesta
a la determinada
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360)
3 A continuación el palpador se desplaza al siguiente punto de
palpación
2 y ejecuta el segundo proceso de palpación
4 El TNC retrocede a la altura de seguridad y realiza el giro básico
calculado
X
Y
1
2
Antes de la programación deberá tenerse en cuenta
Antes de la definición del ciclo deberá programarse una
llamada a la herramienta para la definición del eje del
palpador.
Al principio del ciclo el TNC anula el giro básico activado.
