16 1 Trabajar con ciclos de palpación
1
.1 Nociones básicas sobr
e los ciclos de palpación
1.1 Nociones básicas sobre los
ciclos de palpación
Modo de funcionamiento

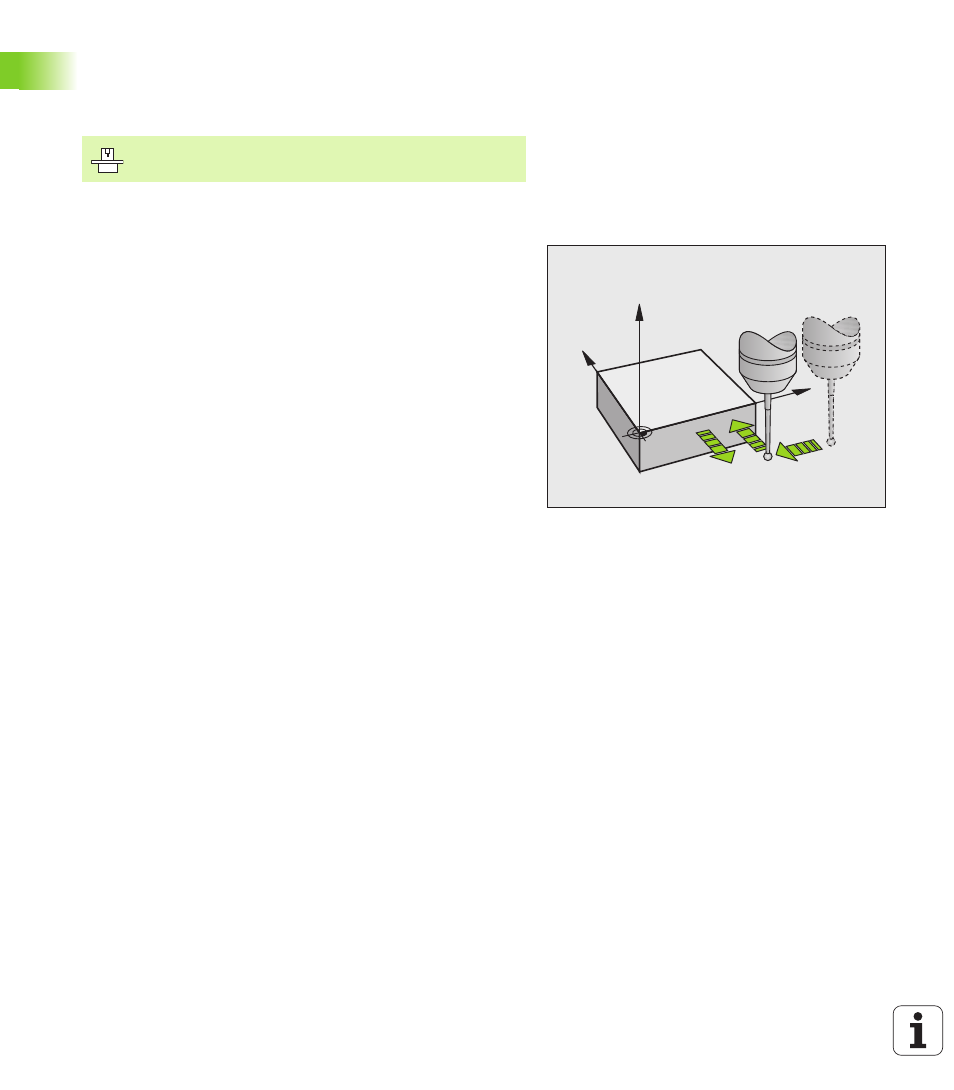

Cuando el TNC ejecuta un ciclo de palpación, el palpador 3D se
aproxima con un avance de palpación determinado por el fabricante de
la máquina en la dirección seleccionada. El avance de palpación está
definido en un parámetro de máquina (véase la sección "Antes de
trabajar con ciclos de palpación" en este capítulo).
Cuando el palpador roza la pieza,
„ el palpador 3D emite una señal al TNC: se memorizan las
coordenadas de la posición palpada
„ se para el palpador 3D y
„ retrocede en avance rápido a la posición inicial del proceso de
palpación
Cuando dentro de un recorrido determinado no se desvía el vástago,
el TNC emite el aviso de error correspondiente (recorrido: DIST en la
tabla sistema de palpación).
Tener en cuenta el giro básico en modo de
funcionamiento Manual
El TNC considera un giro básico activo durante el proceso de palpación
y se aproxima a la pieza de forma oblicua.
Ciclos de palpación en los modos de
funcionamiento Manual y Volante electrónico
El TNC pone a su disposición los ciclos de palpación en los modos de
funcionamiento Manual y Volante electrónico, con los que:
„ calibrar el palpador
„ compensar la posición inclinada de la pieza
„ Fijación de los puntos cero de referencia
El TNC debe estar preparado por el fabricante de la
máquina para el empleo de palpadores 3D.
Y
X
Z
F
F MAX
F
