6-8 Instalación y mantenimiento de la serie LY para LY 1001, LY 2001 y LY 3001 FCD LMLIM1501-00
6.5 Operación por motor
PRECAUCIÓN: No fuerce la palanca del desembrague a la posición de operación por motor. La palanca
retornará automáticamente a la posición de operación por motor cuando se suministre energía al motor.
Los números de pieza refieren a las Figuras 6.5, 6.6 y 6.7 para el LY 1001, y a las Figuras 6.8, 6.9, 6.10 y 6.11 para el LY 2001/3001
El engranaje de piñón del motor (pieza #54) rota el engranaje de piñón del eje helicoidal (pieza #53), que es parte
del eje helicoidal de entrada (pieza #31). El eje helicoidal de entrada acciona el engranaje helicoidal (pieza #18)
montado al manguito del embrague (pieza #13). El engranaje helicoidal de entrada acciona el montaje del engranaje
helicoidal a través de las orejetas y estrías del manguito del embrague. El engranaje de salida (pieza #15) en el
montaje del eje helicoidal rota el manguito de accionamiento (pieza #10). El manguito de accionamiento acepta la
tuerca de torque (pieza #32) que posee una perforación y una bocallave adecuadas para calzar y para rotar el
vástago de válvula particular.

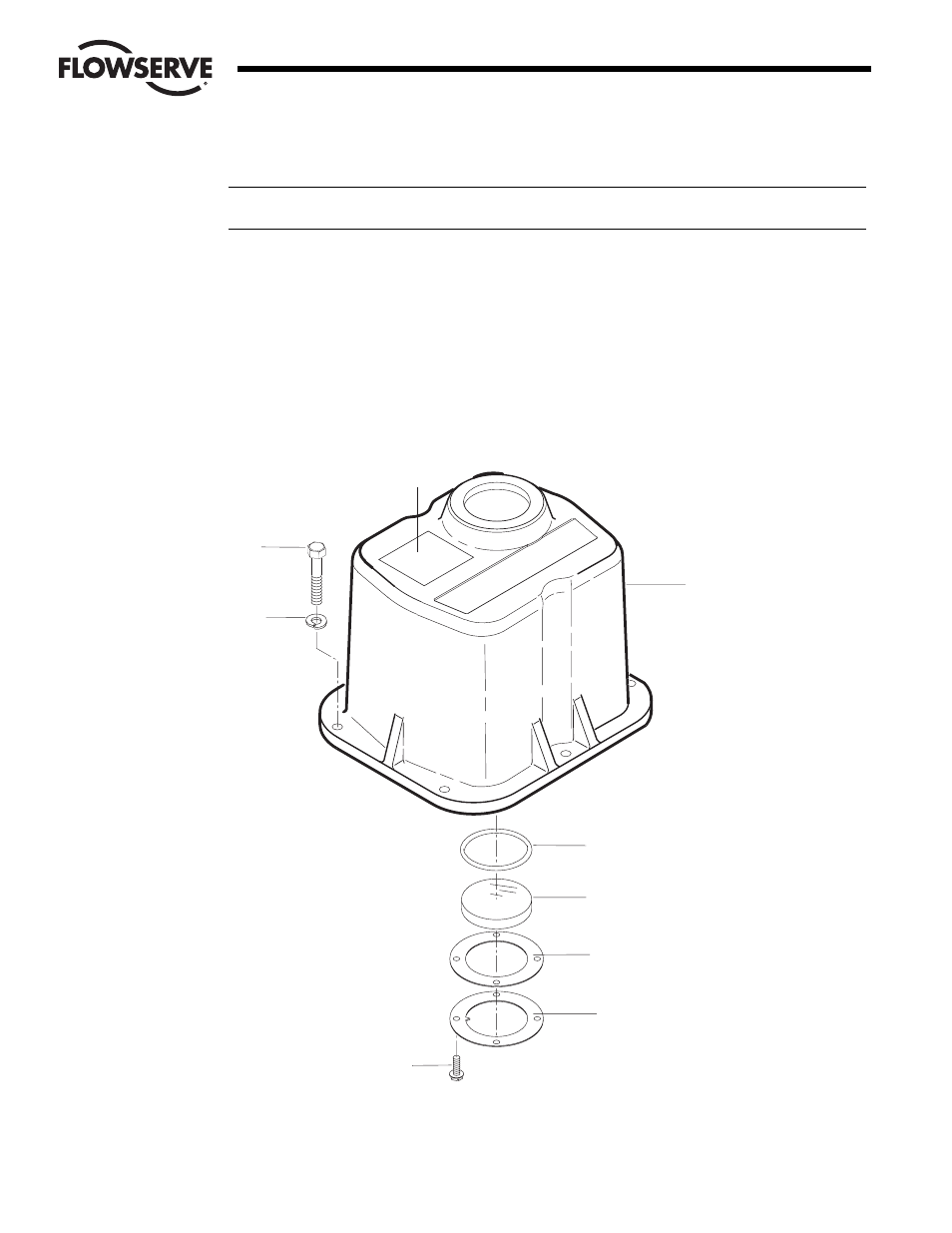

Figura 6.5 – Cubierta y piezas asociadas del LY 1001
L i m
i t o
r q
u e
Nota: para el armado, consulte
los datos certificados
186
67
68
3
86
106
145
109
108
