FCD LMLIM1501-00 Instalación y mantenimiento de la serie LY para LY 1001, LY 2001 y LY 3001 5-9
5.7.2 Cómo configurar el switche de posición ABIERTO
NOTA: Cuando configure el switche de posición ABIERTO, tenga cuidado de no rotar la leva de posición CERRADA;
si esto sucediera, se modificarían los ajustes realizados anteriormente en el switche de posición CERRADO.
1. Coloque el actuador en modo de operación MANUAL moviendo la palanca del desembrague en la dirección de
la flecha de la palanca, hasta que la palanca de desembrague se trabe en su lugar. Si resulta dificultoso mover
la palanca del desembrague, consulte la Sección 6.4, Operación manual, para obtener instrucciones sobre
cómo liberar la palanca del desembrague.
2. Gire el volante para mover la válvula a la posición totalmente ABIERTA.
NOTA: La mayoría de las aplicaciones requieren que se gire el volante en sentido contrario al de las agujas del
reloj para obtener la posición totalmente ABIERTO. El manguito de accionamiento y las levas de posición
también giran en sentido contrario al de las agujas del reloj hacia la posición ABIERTO. Si se configura la apli-
cación de forma diferente, recuerde que las descripciones de este manual harán referencia a las direcciones de
rotación opuestas a las de su aplicación.
3. Afloje la tuerca de ajuste (pieza #7-10) ubicada en la parte superior de la ménsula de switche. (Vea la Figura 5.7.)
4. Rote la leva de posición ABIERTA en sentido contrario al de las agujas del reloj a través del lado elevado del
punto de disparo, hasta que se libere el pistón del switche. Esto genera que el contacto N.O. (normalmente
abierto) se abra. No existirá continuidad eléctrica en el punto de disparo, cuando se realicen mediciones con
un ohmiómetro, entre el conductor común y el conductor N.O.; asimismo, puede escucharse un leve “click” en
el punto de disparo.
NOTA: Durante la operación del actuador, cuando se dispara el pistón del switche, se libera el contacto N.O.
haciendo que el switche de posición pare el actuador en la posición ABIERTO.
5. Vuelva a ajustar la tuerca de ajuste (pieza #7-10).

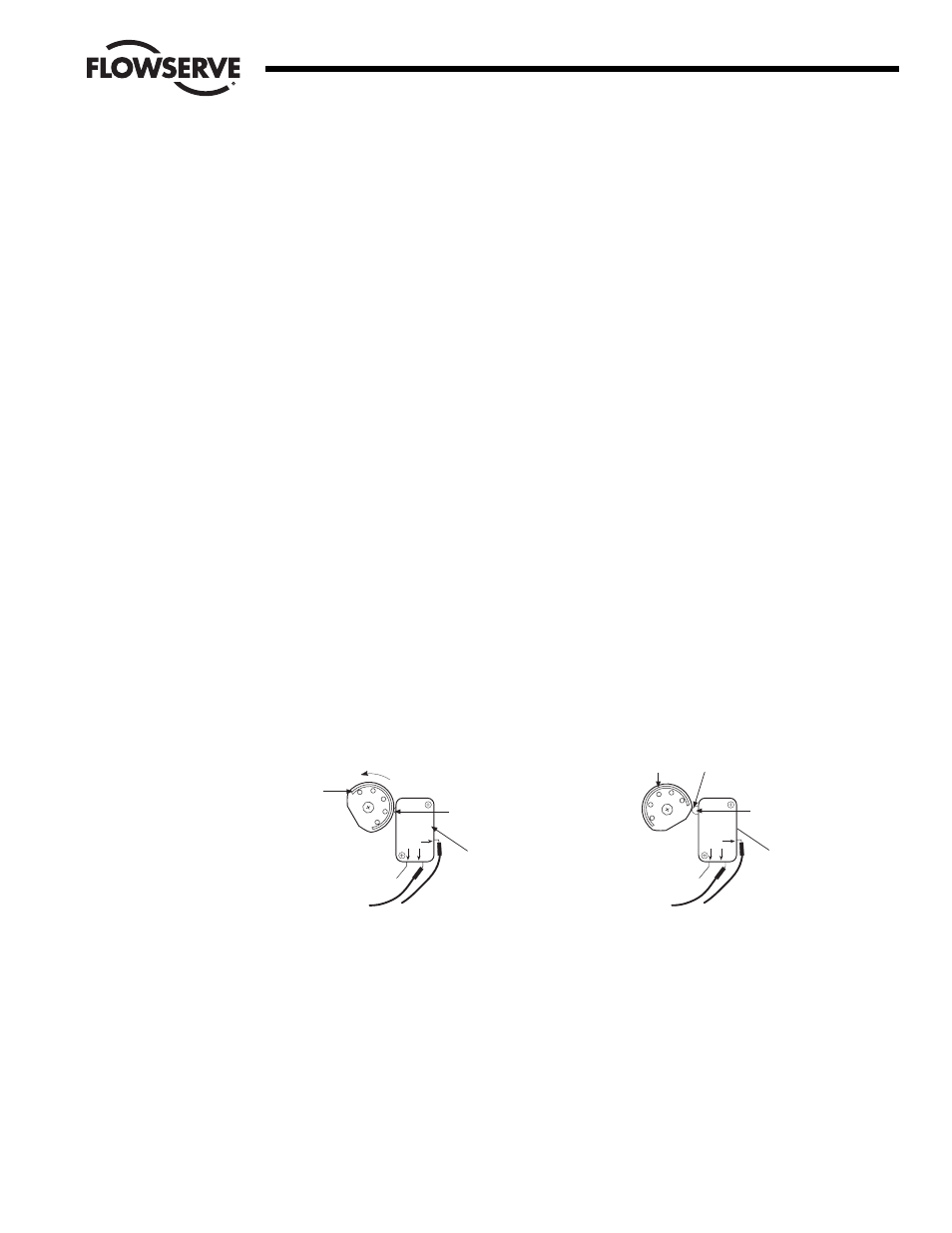

Figura 5.9 – Cómo configurar la leva de posición ABIERTA
NO NC
COM
NO NC
COM
Lado elevado
Rote en sentido contrario
al de las agujas del reloj
para alcanzar el punto de
disparo ABIERTO
Pistón del switche
Leva de posición
ABIERTA
Posición ABIERTO del
microswitche mientras
la válvula realiza el recorrido
de la posicíon CERRADA a
la posición ABIERTA Posición ABIERTO del
microswitche cuando la
válvula ha alcanzado la
posición ABIERTA y el
microswitche se ha disparado
Pistón del switche
Posición de punto de
disparo ABIERTO (“click”)
Lado elevado
Leva de posición
ABIERTA
