FCD LMLIM1501-00 Instalación y mantenimiento de la serie LY para LY 1001, LY 2001 y LY 3001 5-13

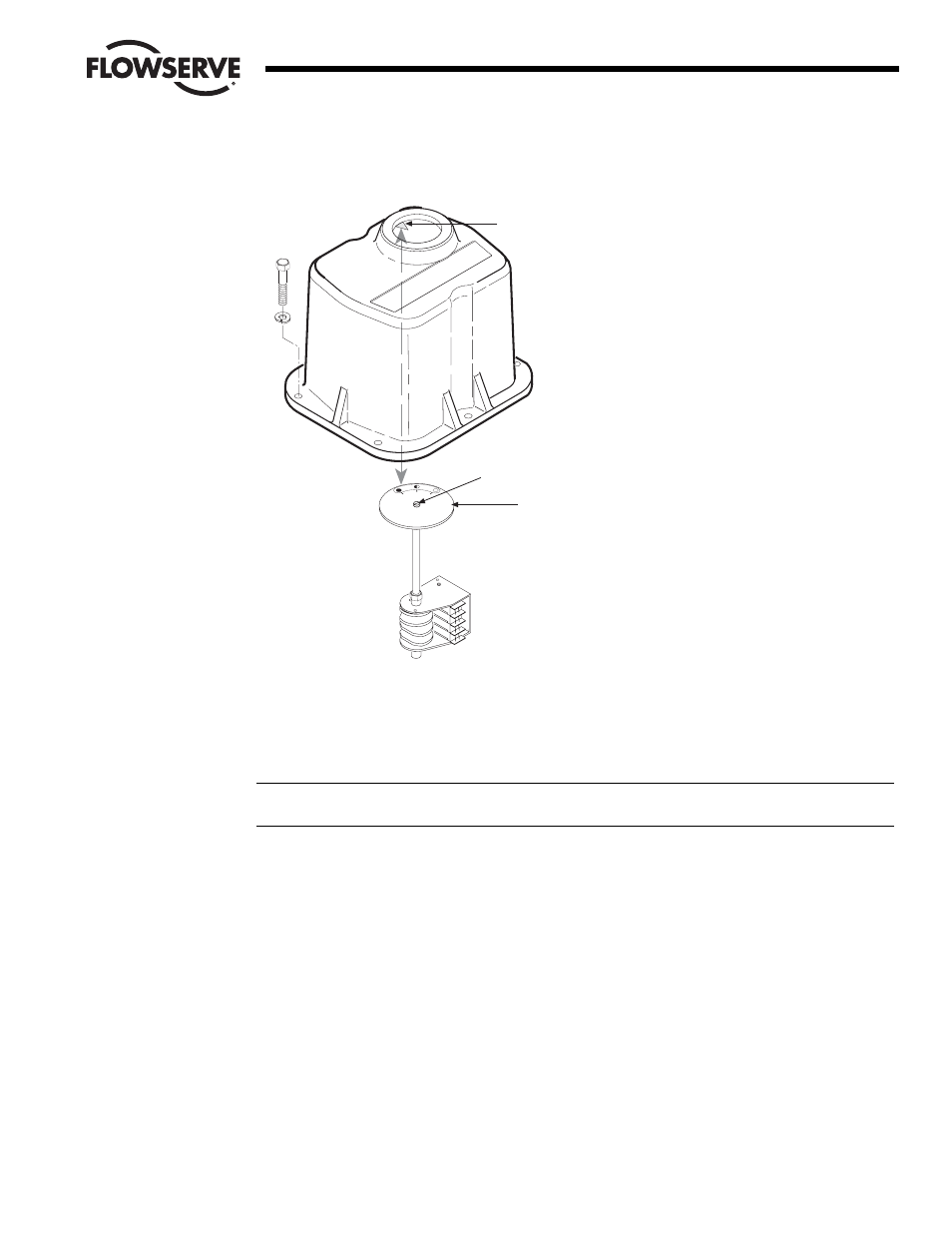

Figura 5.12 – Cómo alinear el MDPI (Indicador mecánico de posición del cuadrante)
con la placa de retención de la ventana del cuadrante
5.9.1 Cómo configurar el potenciómetro
Si el actuador LY incluye un potenciómetro de retroalimentación utilizado para la indicación remota de la posición
de la válvula, utilice un ohmiómetro para calibrar la posición del potenciómetro.
a PELIGRO: ALTO VOLTAJE. Desconecte la alimentación antes de calibrar el potenciómetro de
retroalimentación.
1. Utilizando el volante, coloque el actuador en un punto a la mitad del recorrido (válvula en posición del 50%).
2. Desconecte el mazo de cables del potenciómetro del lugar donde está conectado o de la regleta de
conexiones.
3. Utilizando un ohmiómetro, verifique que el potenciómetro se encuentre en un punto a la mitad del recorrido.
La resistencia de cada conexión de los extremos a la conexión central debe ser la mitad de la resistencia total
del potenciómetro. Por ejemplo: un potenciómetro de 1000 ohm debe arrojar una lectura de aproximadamente
500 ohms desde una de las conexiones de los extremos a la conexión central.
Limitorque
PERCENT OPEN
0 50 100
L i
m i
t o
r q
u e
#108 Flecha de la placa
de retención del MDPI
#146 Cuadrante graduado MDPI
#147 Tornillo
