5-14 Instalación y mantenimiento de la serie LY para LY 1001, LY 2001 y LY 3001 FCD LMLIM1501-00

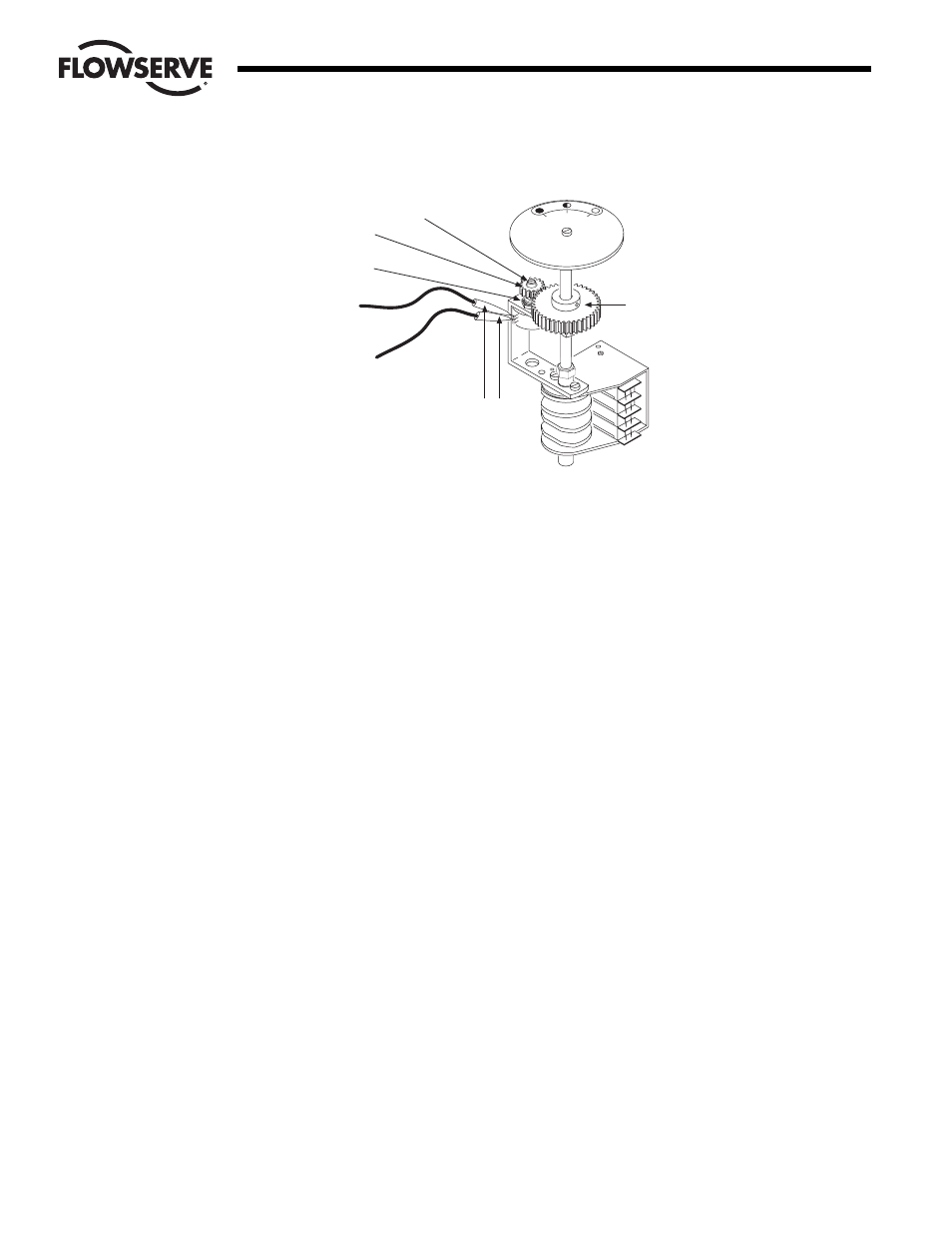

Figura 5.13 – Componentes de calibración del potenciómetro
4. Si la lectura no es correcta, prosiga al Paso 5. Si la lectura es correcta, prosiga al Paso 6.
5. a. Afloje el pequeño tornillo de fijación que sujeta el engranaje cilíndrico al eje del potenciómetro.
b. Utilizando un pequeño destornillador de punta plana en el eje ranurado del potenciómetro, rote el eje
hasta obtener la lectura correcta descrita en el Paso 3.
c. Vuelva a ajustar el tornillo de fijación.
6. Desconecte el ohmiómetro y vuelva a conectar los cables del potenciómetro a sus conexiones originales.
Limitorque
PERCENT OPEN
0 50 100
Eje del potenciómetro
Engranaje cilíndrico
Tornillo de fijación
Conexión del extremo
Conexión central
Ohmiómetro hacia
conductores del
potenciómetro
Engranaje de accionamiento
del potenciómetro
