42
4 Programación: Nociones básicas, gestión de ficheros, ayudas de programación, gestión de palets
4.1 Nocion
es básica
s
Selección del punto de referencia
En el plano de una pieza se indica un determinado elemento de la pieza
como punto de referencia absoluto (punto cero), casi siempre una
esquina de la pieza. Al fijar el punto de referencia primero hay que
alinear la pieza según los ejes de la máquina y colocar la herramienta
para cada eje, en una posición conocida de la pieza. Para esta posición
se fija la visualización del TNC a cero o a un valor de posición
predeterminado. De esta forma se le asigna a la pieza el sistema de
referencia, válido para la visualización del TNC o para su programa de
mecanizado.
Si en el plano de la pieza se indican puntos de referencia relativos,
sencillamente se utilizan los ciclos para la traslación de coordenadas
(véase „Los ciclos para la traslación de coordenadas” en página 298).
Cuando el plano de la pieza no está acotado, se selecciona una
posición o una esquina de la pieza como punto de referencia, desde la
cual se pueden calcular de forma sencilla las cotas de las demás
posiciones de la pieza.
Los puntos de referencia se pueden fijar de forma rápida y sencilla
mediante un palpador 3D de HEIDENHAIN. Véase el modo de empleo
de los ciclos de palpación „Fijar el punto de referencia con palpadores
3D“.

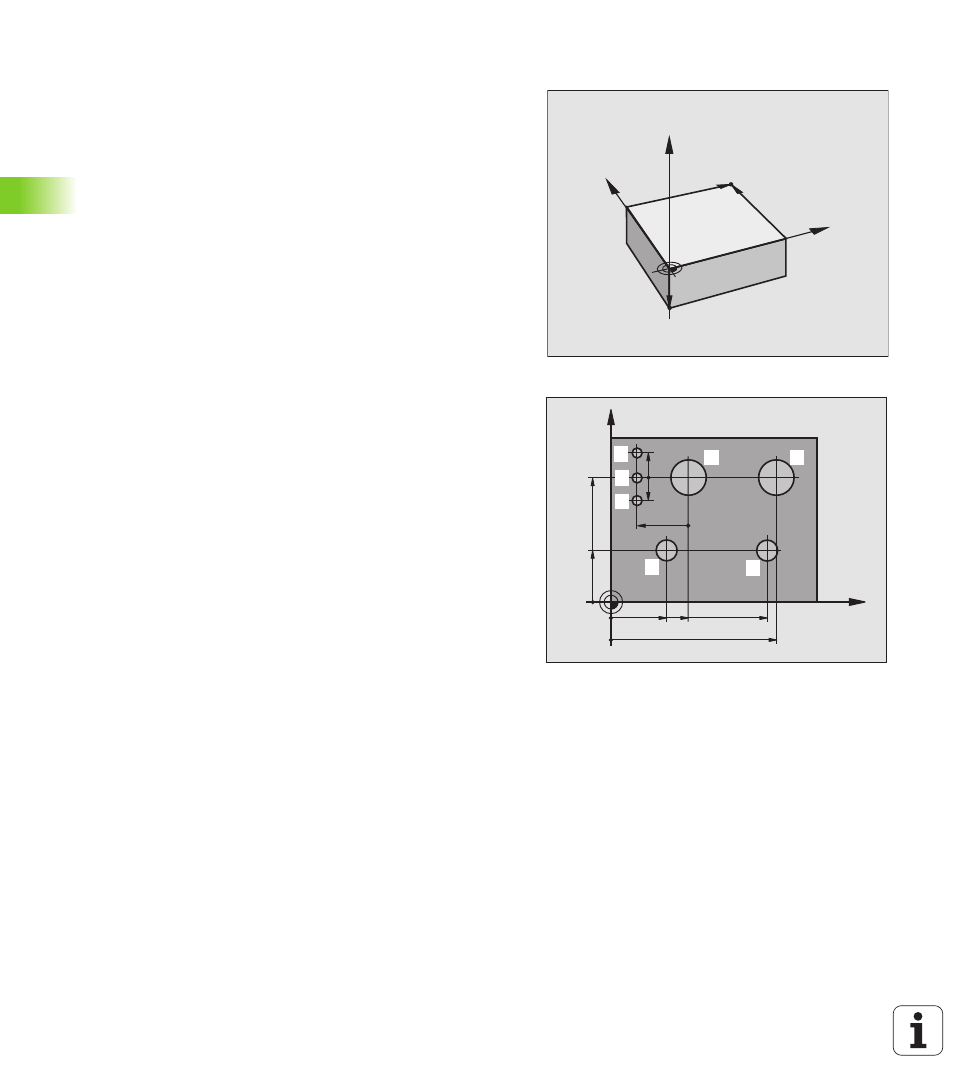

Ejemplo
El plano de la pieza de la derecha muestra taladros (
1
a
4
) cuyas
medidas se refieren a un punto de referencia absoluto con las
coordenadas X=0 Y=0. Los taladros (
5
a
7
) se refieren a un punto de
referencia relativo con las coordenadas absolutas X=450 Y=750. Con
el ciclo DESPLAZAMIENTO PUNTO CERO se puede desplazar
momentáneamente el punto cero a la posición X=450, Y=750, para así
poder programar los taladros (
5
a
7
) sin más cálculos.
Y
X
Z
MAX
MIN
X
Y
325
320
0
450
900
950
150
-150
750
0
300
±
0,
1
1.
1.
1.
2
1.
5
1.
3
1.
4
1.
6
1.
7
