414 12 Funciones MOD
12.1
1 Seleccio
nar visualizar p
o
sici
ó
n 12.11 Seleccionar visualizar posición
Empleo
Para el funcionamiento Manual y los modos de funcionamiento de
ejecución del programa se puede influir en la visualización de
coordenadas:

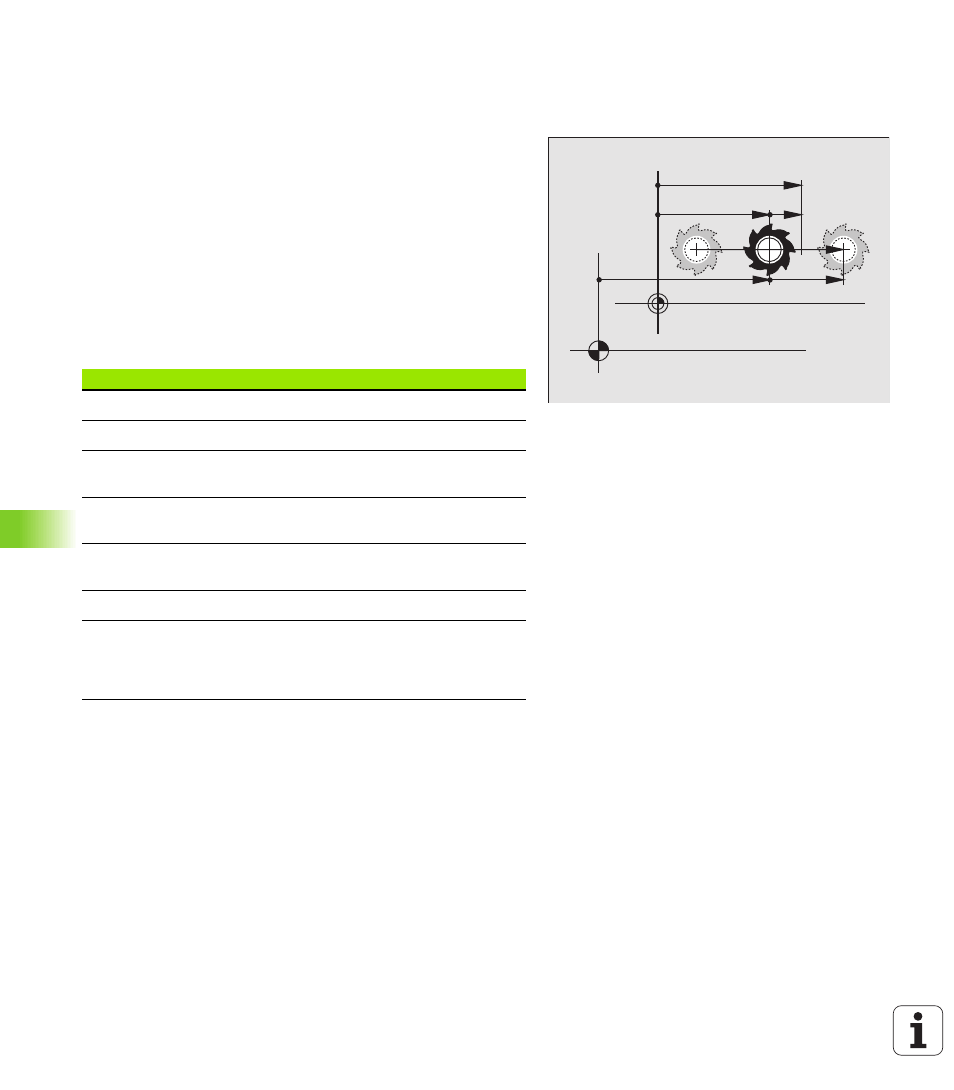

En la figura de la derecha se pueden observar diferentes posiciones de
la hta.
n Posición de salida
n
Posición de destino de la herramienta
n
Cero pieza
n Punto cero de la máquina
Para la visualización de las posiciones del TNC se pueden seleccionar
las siguientes coordenadas:
Con la función MOD Visualización 1 de posiciones se selecciona la
visualización de posiciones en la visualización de estados.
Con la función MOD Visualización de posiciones 2 se selecciona la
visualización de posiciones en la visualización de estados adicional.
Función Visualización
Posición nominal; valor actual indicado por el TNC NOM
Posición real; posición actual de la hta. REAL
Posición de referencia; posición real referida al
punto cero de la máquina REF
Recorrido restante hasta la posición programada;
diferencia entre la posición real y la posición final R.REST.
Error de arrastre; diferencia entre la posición
nominal y real E.ARR.
Desviación del palpador analógico DESV.
Desplazamientos realizados con la función
sobreposicionamiento de volantes (M118)
(Sólo visualización de posiciones 2, excepto
TNC 410) M118
