HEIDENHAIN TNC 410 ISO Programming - Manual (Página 263)

TNC 410, TNC 426, TNC 430 de HEIDENHAIN 237
8.4 Ciclos p
ar
a el fr
esad
o de
cajer
as, r
anu
ras e isla
s

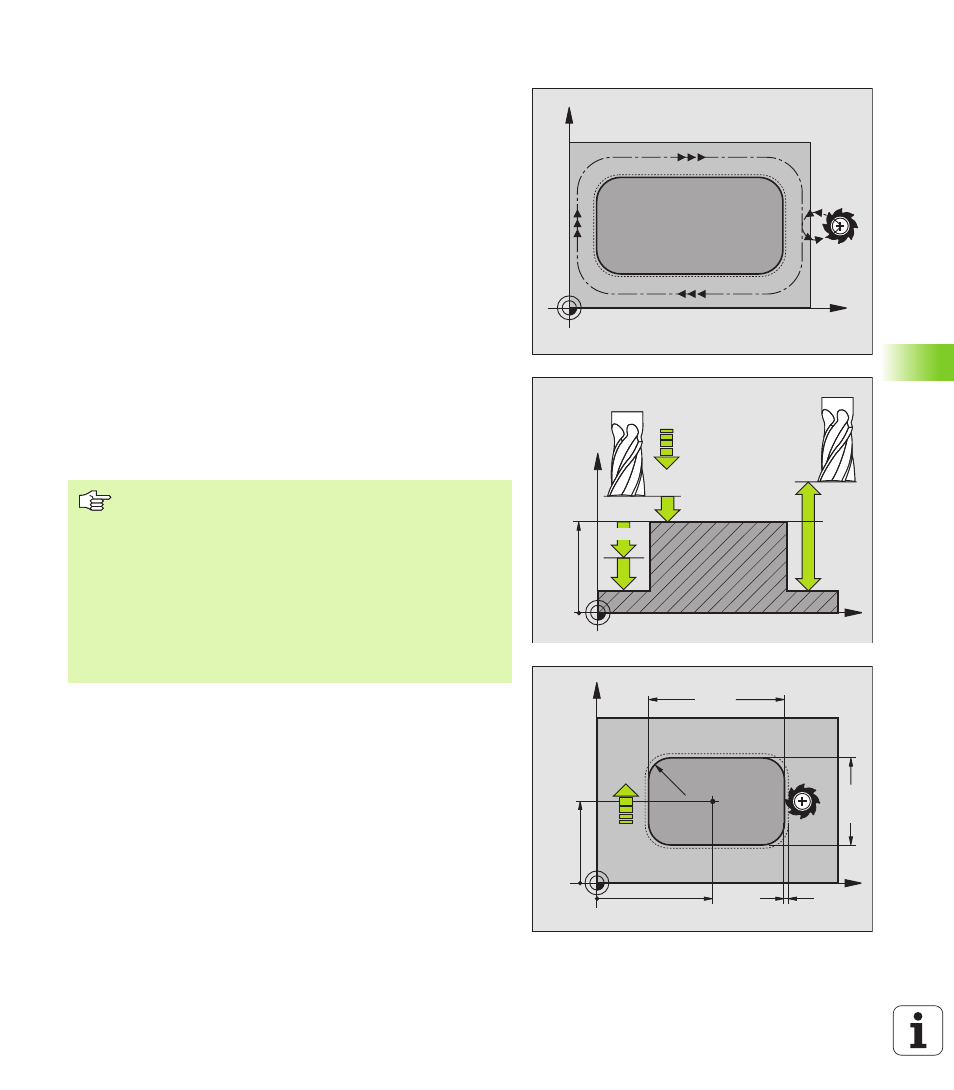

ACABADO DE ISLAS (ciclo G213)
1 El TNC desplaza la hta. en el eje de la misma a la distancia de
seguridad o – si se ha programado – a la 2ª distancia de seguridad
y a continuación al centro de la isla
2 Desde el centro de la isla la hta. se desplaza en el plano de
mecanizado hacia el punto inicial del mecanizado. El punto inicial
se encuentra aprox. a 3,5 veces del radio de la hta. a la derecha de
la isla
3 En el caso de que la hta. se encuentre a la 2ª distancia de
seguridad, el TNC desplaza la hta. en marcha rápida a la distancia
de seguridad y desde allí con el avance de profundización al primer
paso de profundización
4 A continuación la hta. se desplaza tangencialmente hacia el
contorno parcialmente terminado y fresa una vuelta en sentido
sincronizado al avance
5 Después la hta. sale tangencialmente del contorno al punto de
partida en el plano de mecanizado
6 Este proceso (3 a 5) se repite hasta que se ha alcanzado la
profundidad programada
7 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la
distancia de seguridad o – si se ha programado – a la 2ª distancia
de seguridad y a continuación al centro de la isla (posición final =
posición de partida)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Antes de la programación debe tenerse en cuenta
El TNC posiciona previamente la hta. de forma automática
en el eje de la misma y en el plano de mecanizado.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Si se quiere realizar un acabado de la isla, deberá utilizarse
una fresa con dentado frontal cortante en el centro (DIN
844). Para ello deberá introducirse un valor pequeño para
el avance al profundizar.
