TNC 410, TNC 426, TNC 430 de HEIDENHAIN 259
8
.5 C
icl
os
pa
ra
r
e
a
li
z
a
r f
igu
ra
s de
p
un
tos

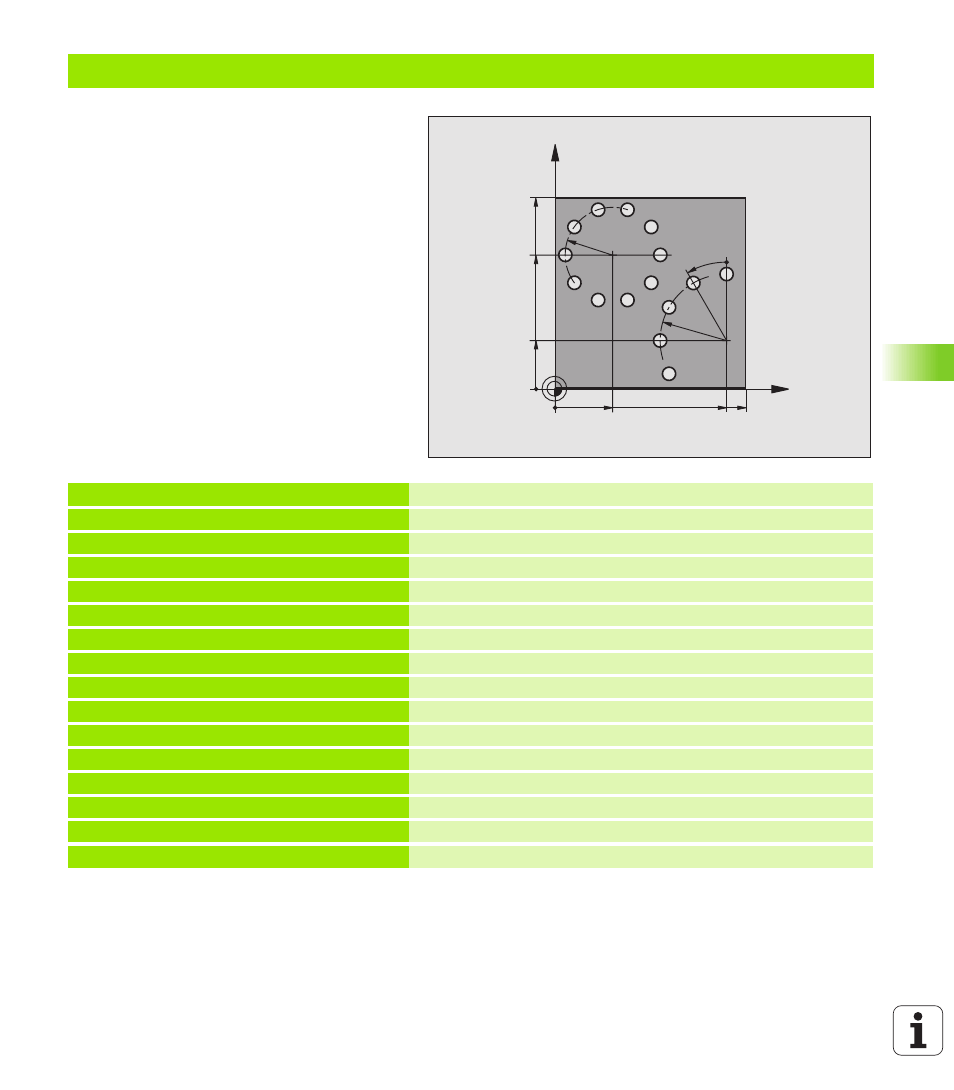

Ejemplo: Círculos de taladros
%BOHRB G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definición del bloque
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 * Definición de la herramienta
N40 T1 G17 S3500 * Llamada a la herramienta
N50 G00 G40 G90 Z+250 M03 * Retirar la herramienta
N60 G200 Q200=2 Q201=-15 Q206=250 Definición del ciclo Taladrado
Q202=4 Q210=0 Q203=+0 Q204=0 *
N70 G220 Q216=+30 Q217=+70 Q244=50 Definición del ciclo Círculo de taladros 1
Q245=+0 Q246=+360 Q247=+0 Q241=10
Q200=2 Q203=+0 Q204=100 *
N80 G220 Q216=+90 Q217=+25 Q244=70 Definición del ciclo Círculo de taladros 2
Q245=+90 Q246=+360 Q247=+30 Q241=5
Q200=2 Q203=+0 Q204=100 *
N90 G00 G40 Z+250 M02 * Retirar la herramienta, final del programa
N999999 %BOHRB G71
X
Y
30
70
100
100
R25
R35
30°
90
25
