TNC 410, TNC 426, TNC 430 de HEIDENHAIN 115
5.4 P
e
rip
h
er
al Millin
g: Co
rr
ecció
n
d
e r
ad
io 3D co
n or
ientació
n de
la hta.
5.4 Peripheral Milling: Corrección
de radio 3D con orientación de
la hta.
Empleo

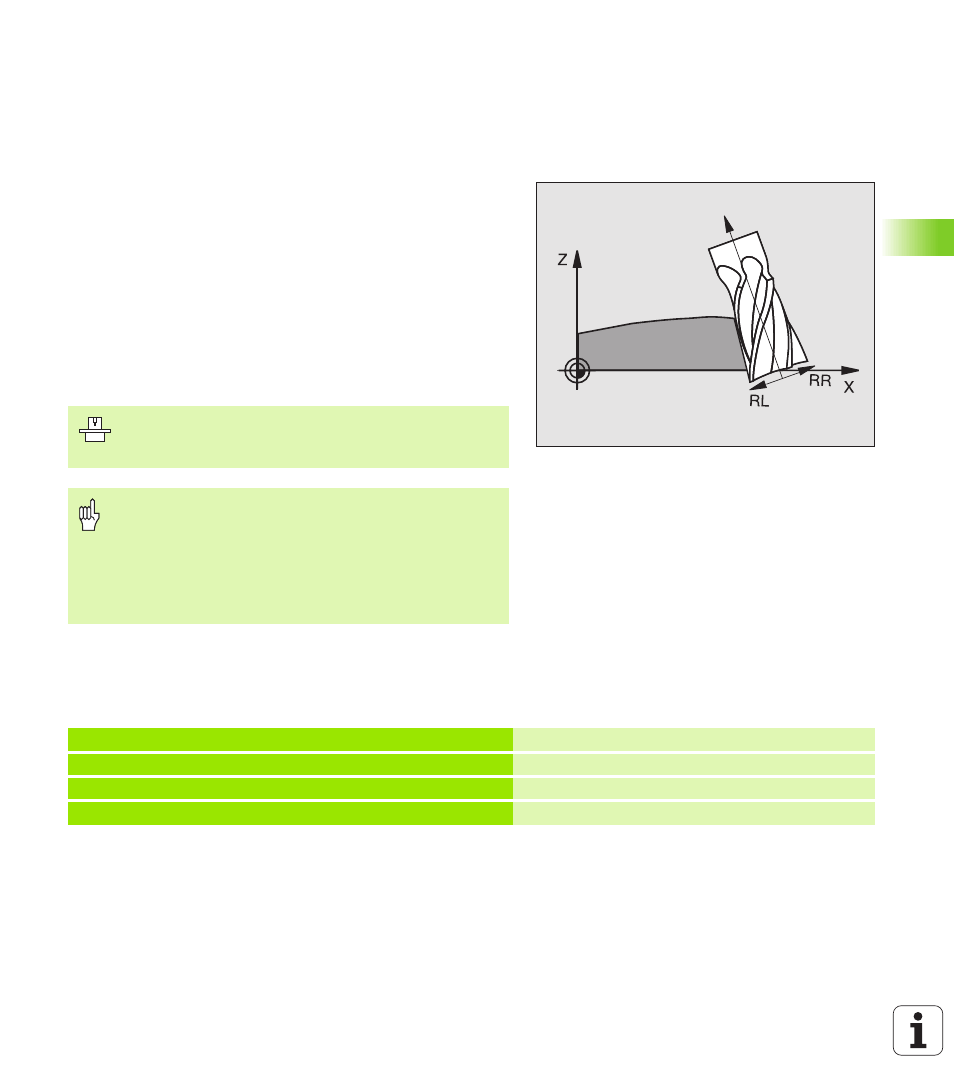

En el Peripheral Milling el TNC desplaza la hta. perpendicularmente a
la dirección del movimiento y a la dirección de la hta. según la suma
de los valores delta DR (tabla de htas. y frase T). La dirección de la
corrección se determina con la corrección de radio G41/G42 (véase la
figura arriba a la derecha, dirección de desplazamiento Y+).
Para que el TNC pueda alcanzar la orientación de la hta. indicada, debe
activarse la función M128 (véase „Mantener la posición del extremo de
la hta. en el posicionamiento de ejes basculantes: M128 (excepto TNC
410)” en página 169) y a continuación la corrección del radio de la hta.
El TNC posiciona los ejes giratorios de la máquina automáticamente
de forma que la herramienta alcance la orientación indicada con la
corrección activada.
La orientación de la hta. se puede definir en una frase G01 tal como se
describe a continuación.
Ejemplo: Definición de la orientación de la hta. con M128 y
coordenadas de los ejes giratorios
El TNC no puede posicionar automáticamente los ejes
giratorios en todas las máquinas. Rogamos consulten el
manual de su máquina.
¡Peligro de colisión!
En máquinas cuyos ejes giratorios tienen un margen de
desplazamiento limitado, pueden aparecer movimientos
en los posicionamientos automáticos, que precisen por
ejemplo, un giro de 180° de la mesa. Rogamos presten
atención al peligro de colisión del cabezal con la pieza o
con el medio de sujeción.
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * Posicionamiento previo
N20 M128 * Activar M128
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Activar la corrección de radio
N40 X+50 Y+0 Z+0 B-30 C+0 * Poner en marcha el eje giratorio (orientación de la hta.)
