100 5 Programación: Herramientas
5.2
D
a
to
s de la
her
ramienta
Determinar la longitud L con un aparato de ajuste
El valor calculado se introduce directamente en la definición de la hta.
G99
o en la tabla de htas.
Radio R de la herramienta
Introducir directamente el radio R de la herramienta.

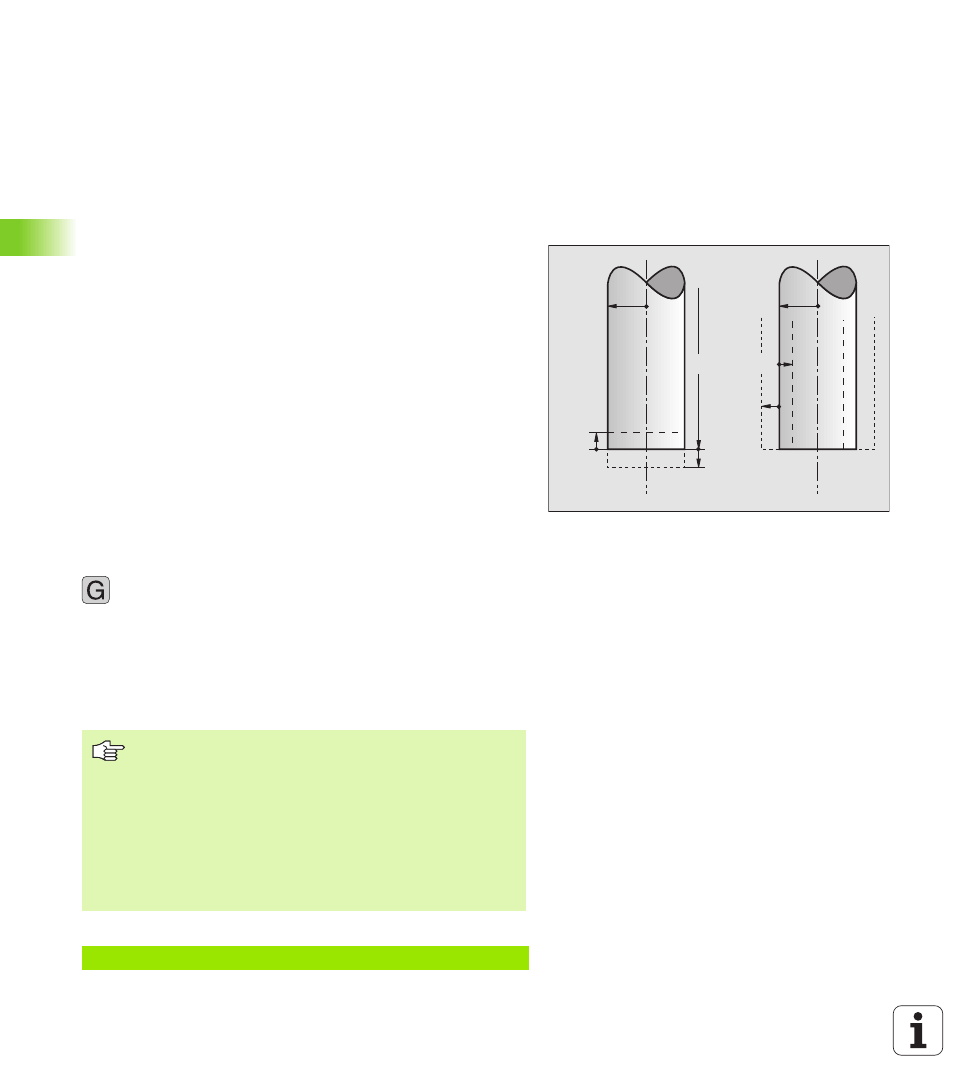

Valores delta para longitudes y radios
Los valores delta indican desviaciones de la longitud y del radio de las
herramientas .
Un valor delta positivo indica una sobremedida (DL, DR>0). En un
mecanizado con sobremedida se indica el valor para la sobremedida
en la programación de la llamada a la hta. con una T.
Un valor delta negativo indica un decremento (DL, DR<0). En las tablas
de herramientas se introduce el decremento para el desgaste de la
hta.
Los valores delta se indican como valores numéricos, en una frase T
se admite también un parámetro Q como valor.
Campo de introducción: los valores delta se encuentran como máximo
entre ±99,999 mm.
Introducción de los datos de la hta. en el pgm
El número, la longitud y el radio para una hta. se determina sólo una
vez en el programa de mecanizado en la frase G99:
U U U U Seleccionar la definición de la herramienta. Confirmar
con la tecla ENT
U U U U Introducir el Número de herramienta: Identificar
claramente una hta. con su número
U U U U Introducir la longitud de la herramienta: Valor de
corrección para la longitud
U U U U Introducir el radio de la hta.
Ejemplo de frase NC:
DR<0
DR>0
DL<0
R
DL>0
L
R
Durante el diálogo se puede añadir directamente el valor
de la longitud en la casilla del diálogo.
TNC 426, TNC 430:
Pulsar la tecla „Aceptar posición real“. Rogamos tengan
en cuenta que para ello esté marcado el eje de la
herramienta en la visualización de estados.
TNC 410:
Pulsar la softkey POS. ACT. Z.
N40 G99 T5 L+10 R+5 *
