TNC 410, TNC 426, TNC 430 de HEIDENHAIN 371
1
1
.1 Gráfico
s

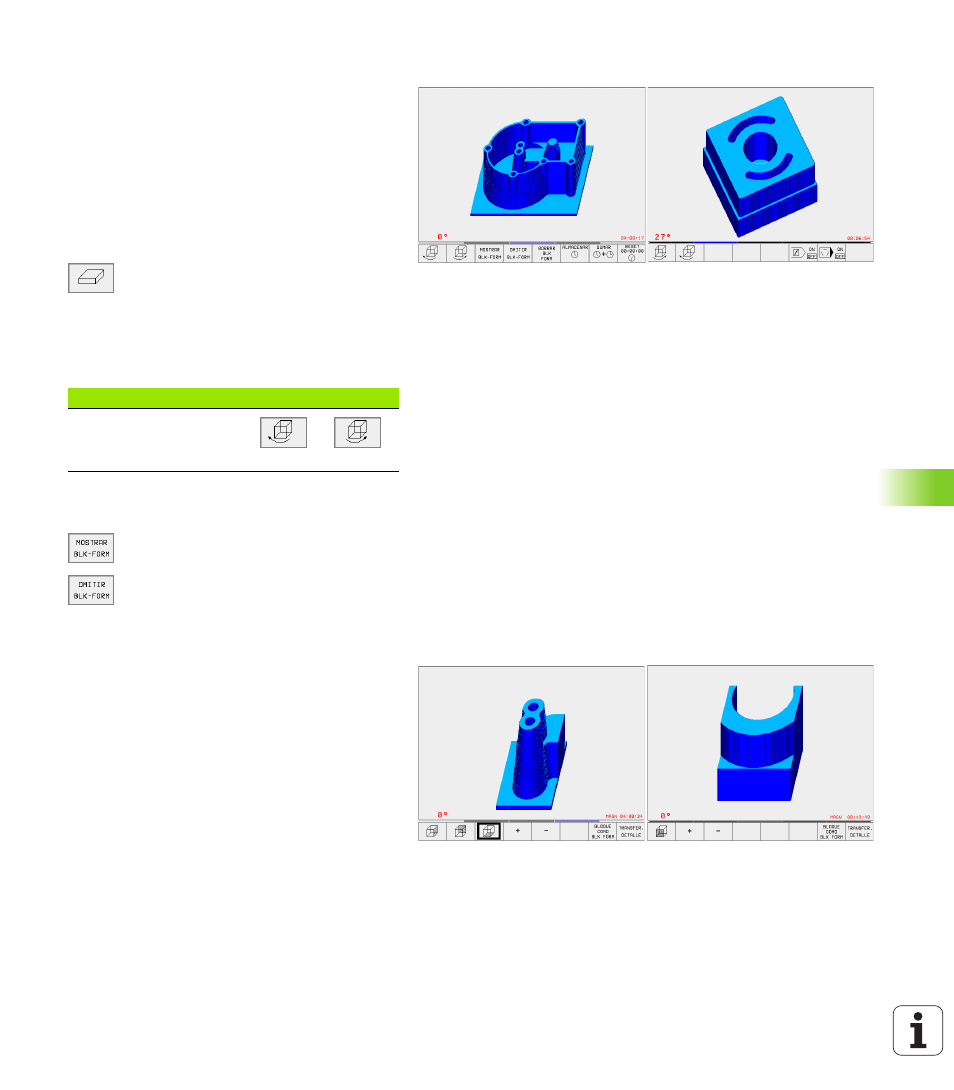

Representación 3D
El TNC muestra la pieza en el espacio.
La representación 3D puede girarse alrededor del
eje vertical. Los contornos del bloque para iniciar la
simulación gráfica se pueden representar mediante
un marco (excepto TNC 410).
En el modo de funcionamiento Test del programa
están disponibles las funciones para la ampliación
de una sección, véase „Ampliación de sección”,
página 371.
U U U U Seleccionar la representación 3D
con esta softkey
Girar la representación 3D
Conmutar la carátula de softkeys hasta que aparezca
la siguiente softkey:
Visualizar u omitir el marco para el contorno del
bloque de la pieza (excepto TNC 410)
U U U U Visualizar el marco: Softkey
MOSTRAR BLK-FORM
U U U U Omitir el marco: Softkey OMIIR
BLK-FORM
Ampliación de sección
La sección se puede modificar en el funcionamiento
Test del pgm, para
n
la representación en 3 planos y
n Representación 3D
Para ello debe estar parada la simulación gráfica. La
ampliación de una sección actúa siempre en todos
los modos de representación.
Función Softkeys
Girar el gráfico en pasos
de 27° alrededor del eje
vertical
