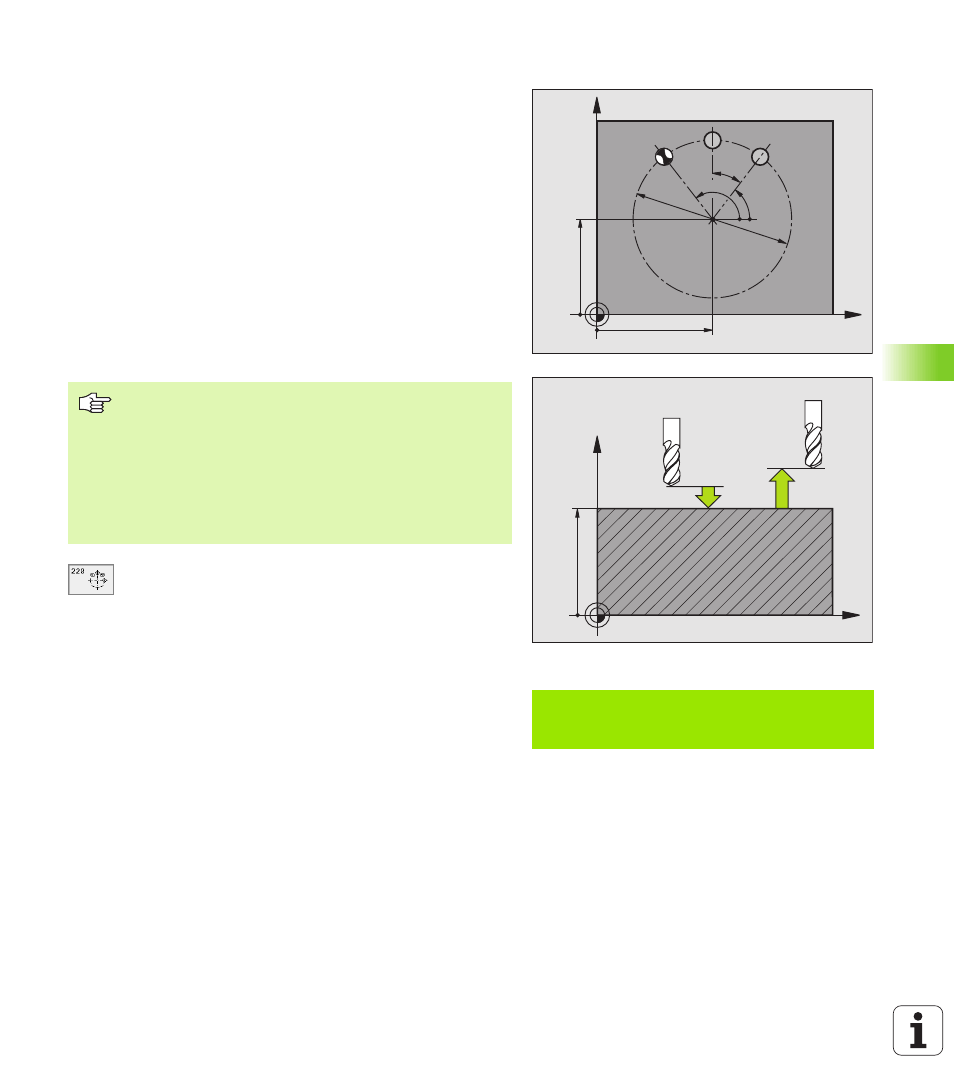

MODELO DE PUNTOS EN CÍRCULO (ciclo G220)
1 El TNC posiciona la hta. en marcha rápida desde la posición actual
al punto de partida del primer mecanizado.
Secuencia:
n desplazamiento a la 2ª distancia de seguridad (eje de la hta.)
n
Aproximación al punto de partida en el plano de mecanizado
n Desplazamiento a la distancia de seguridad sobre la superficie de
la pieza (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. según un movimiento lineal
sobre el punto de partida del siguiente mecanizado; para ello la hta.
se encuentra a la distancia de seguridad (o 2ª distancia de
seguridad)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos los
mecanizados
U U U U Centro 1er eje Q216 (valor absoluto): Punto central
del círculo teórico en el eje principal del plano de
mecanizado
U U U U Centro 2º eje Q217 (valor absoluto): Punto central del
círculo teórico en el eje transversal del plano de
mecanizado
U U U U Diámetro del círculo teórico Q244: Diámetro del
círculo teórico
U U U U Angulo inicial Q245 (valor absoluto): Angulo entre el
eje principal del plano de mecanizado y el punto de
partida del primer mecanizado sobre el círculo teórico
U U U U Angulo final Q246 (valor absoluto): Angulo entre el
eje principal del plano de mecanizado y el punto de
partida del último mecanizado sobre el círculo teórico
(no es válido para círculos completos); el ángulo final
debe introducirse distinto al ángulo de partida; si el
ángulo final es mayor al ángulo de partida, el
mecanizado se realiza en sentido antihorario, de lo
contrario es en sentido horario
Ejemplo:Frase NC
N53 G220 Q216=+50 Q217=+50 Q244=80
Q245=+0 Q246=+360 Q247=+0 Q241=8
Q200=2 Q203=+0 Q204=50 Q301=1 *
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Antes de la programación debe tenerse en cuenta
El ciclo G220 se activa a partir de su definición DEF, es
decir, este ciclo llama automáticamente al último ciclo de
mecanizado definido.
Cuando se combina el ciclo G220 con uno de los ciclos de
mecanizado G200 a G209, G212 a G215 y G262 a G267,
se activan la distancia de seguridad, la superficie de la
pieza y la 2ª distancia de seguridad del ciclo G220.
