TNC 410, TNC 426, TNC 430 de HEIDENHAIN

419

12.15 In

tr

od

ucir limitacio

nes de

l

á

rea de d

esplazamient

o

,

V

isu

alizar

p

u

n

to

c

er

o

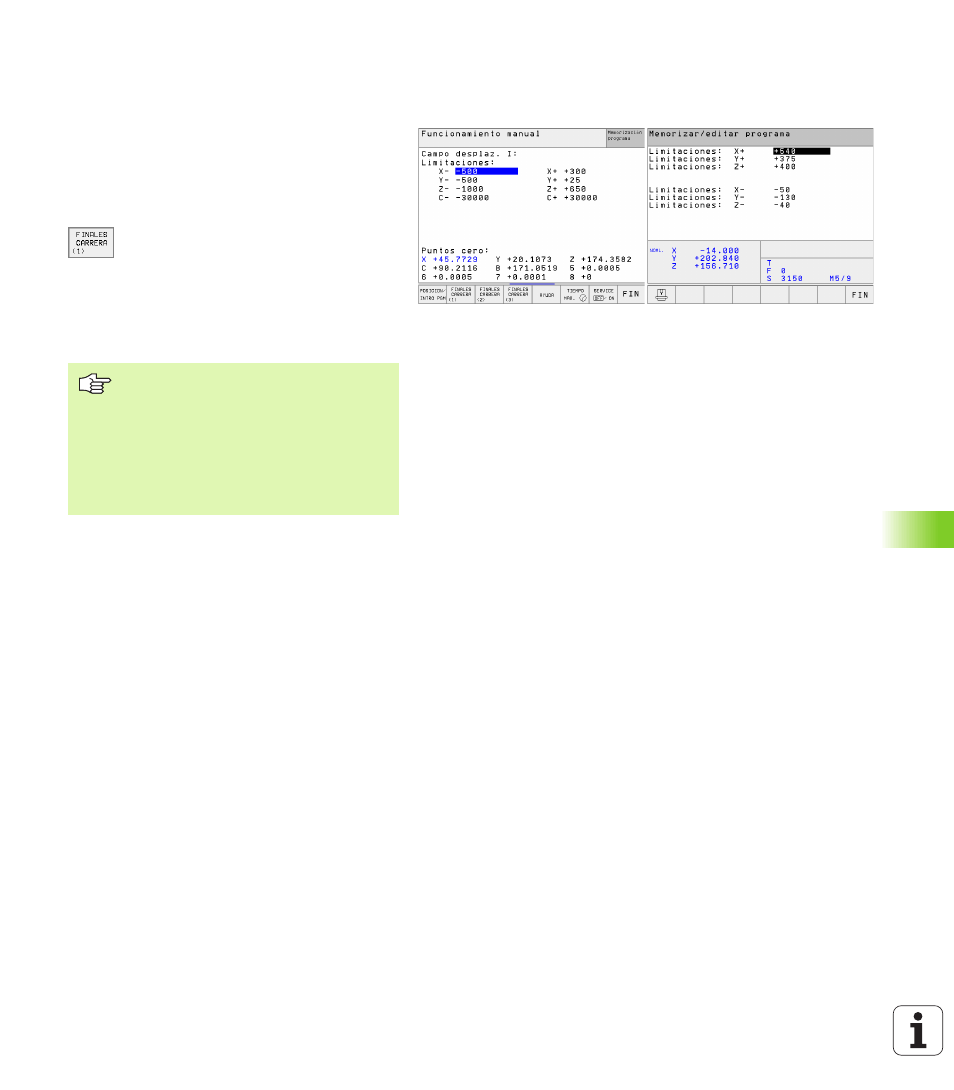

Cálculo e introducción del margen de
desplazamiento máximo

U

U

U

U

Seleccionar la visualización de posiciones REF

U

U

U

U

Llegada a la posición final positiva y negativa
deseada de los ejes X, Y y Z

U

U

U

U

Anotar los valores con su signo

U

U

U

U

Seleccionar las funciones MOD: Pulsar la tecla
MOD

U

U

U

U

Introducir el límite del margen de

desplazmaiento: Pulsar la softkey
LIMITACIONES. Introducir los
valores anotados para los ejes
como limitaciones

U

U

U

U

Cancelar la función MOD: Pulsar la

softkey FIN

Visualizar punto cero

Los valores visualizados en la pantalla abajo a la izq.
son los puntos de ref. fijados manualmente
referidos al punto cero de la máquina. Dichos puntos
de ref. no pueden ser modificados en el menú de la
pantalla.

Limitación del margen de desplazamiento para
el test del programa (excepto TNC 426, TNC 430)

Para el test del programa y el gráfico de
programación se pueden definir un „margen de
desplazamiento por separado (si es preciso 2ª
carátula de softkeys) después de haber activado la
función MOD.

Además de las limitaciones se puede definir la
posición del punto de ref. de la pieza en relación al
punto cero de la máquina.

La corrección de radios de la hta. no se
tiene en cuenta en la limitación del
margen de desplazamiento.

Después de sobrepasar los puntos de
referencia, se tienen en cuenta las
limitaciones del margen de
desplazamiento y los finales de carrera
de software.
