Tabla de posiciones para cambiador de
herramientas
Para el cambio automático de herramientas se precisa la tabla de
posiciones TOOL_P.TCH. El TNC gestiona varias tablas de posiciones
con ficheros con cualquier nombre. La tabla de posiciones que se
quiere activar para la ejecución del programa, se selecciona en un
modo de funcionamiento de ejecución de programa a través de la
gestión de ficheros (estado M).

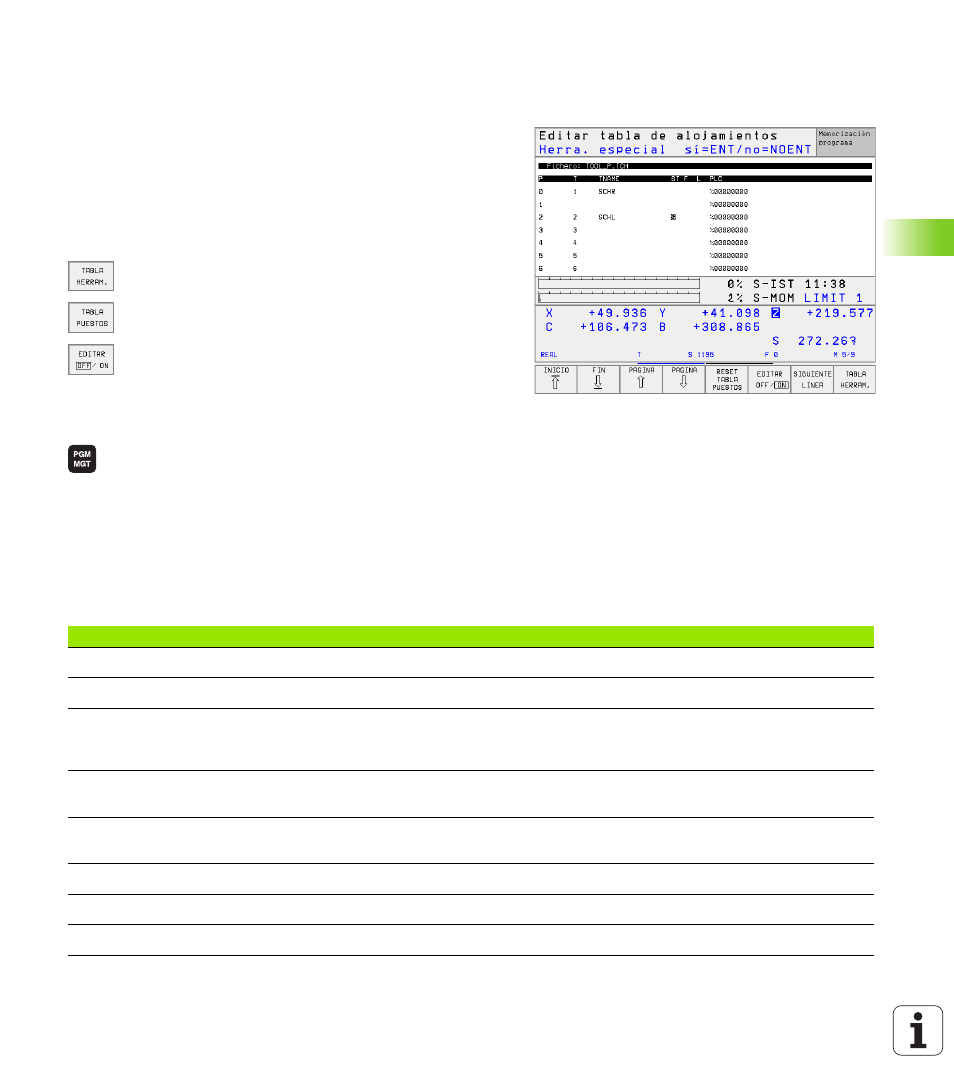

Edición de una tabla de posiciones en un modo de
funcionamiento de ejecución del programa
U
U
U
U
Para selecionar la tabla de herramientas se pulsa la
softkey TABLA HTAS.
U
U
U
U
Para seleccionar la tabla de posiciones se pulsa la
softkey TABLA POSIC.
U
U
U
U
Fijar la softkey EDITAR en ON
Seleccionar la tabla de posiciones en el modo de funcionamiento
Memorizar/
Seleccionar la edición (sólo TNC 426, TNC 430)
U
U
U
U
Llamada a la gestión de ficheros
U
U
U
U
Para visualizar los tipos de ficheros se pulsa la softkey
SELEC. TIPO
U
U
U
U
Para visualizar los ficheros del ticpo .TCH se pulsa la
softkey FICHEROS TCH (segunda carátula de
softkeys)
U
U
U
U
Seleccionar un fichero o introducir el nombre de un
fichero nuevo. Se confirma con la tecla ENT o con la
softkey SELEC.
Abrev.
Introducciones
Diálogo
P
Nº de posición de la hta. en el almacén de htas.
–
T
Número de la herramienta
Nº de hta. ?
ST
La herramienta es una hta. especial (ST: para Special Tool = en inglés hta.
gemela); si la hta. especial ocupa posiciones delante y detrás de su posición,
deben bloquearse dichas posiciones en la columna L (estado L)
Hta. especial ?
F
Devolver la hta. siempre a la misma posición en el almacén (F: para Fixed = en
inglés fija)
Posición fija? Si = ENT /
No = NO ENT
L
Bloquear la posición (L: de Locked = en inglés bloqueado, véase también la
columna ST)
Posición bloqueada si =
ENT / no = NO ENT
PLC
Información sobre esta posición de la herramienta para transmitir al PLC
Estado de PLC?
TNAME
Visualización del nombre de la hta. en TOOL.T
–
DOC
Visualización del comentario sobre la herramienta de TOOL.T
–
