418 12 Funciones MOD
12.15 In
tr
od
ucir limitacio
nes de
l
á
rea de d
esplazamient
o
,
V
isu
alizar
p
u
n
to
c
er
o 12.15 Introducir limitaciones del
área de desplazamiento,
Visualizar punto cero
Empleo

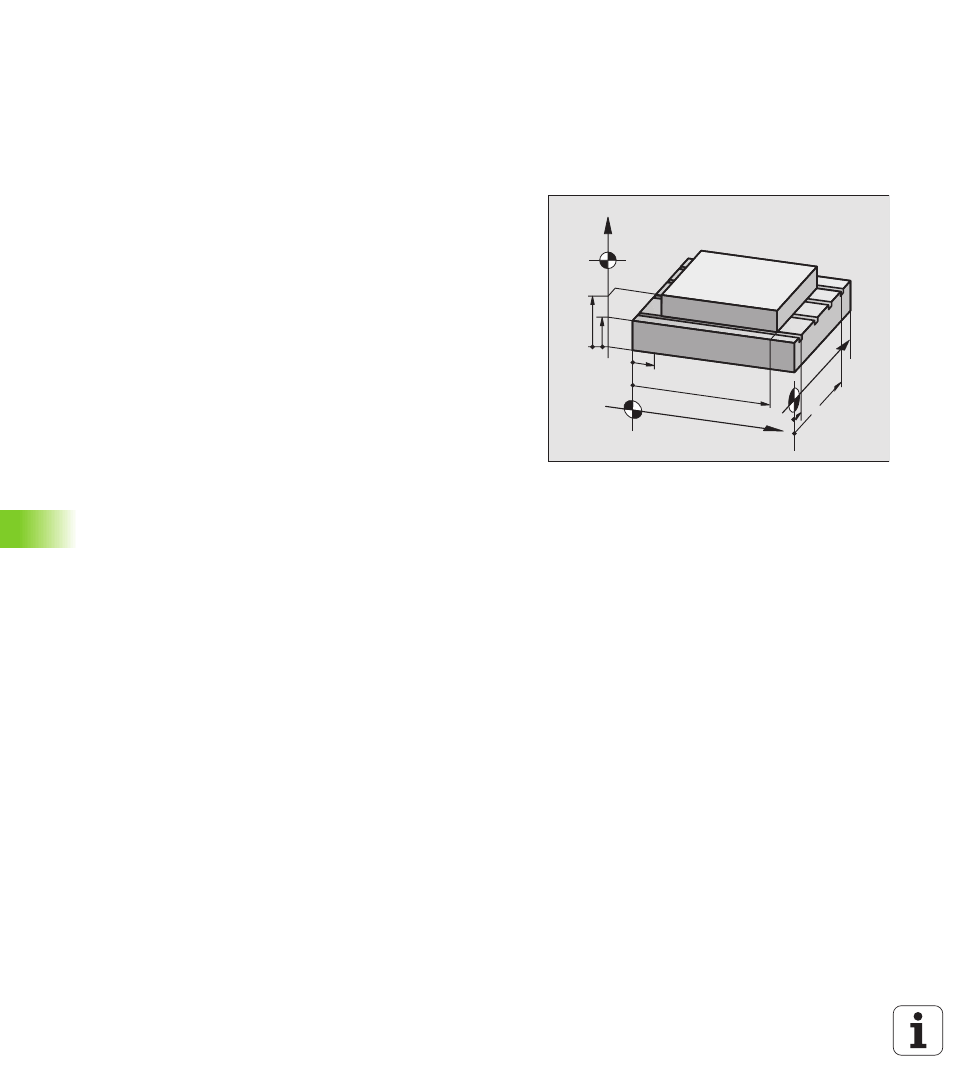

Dentro del margen de los finales de carrera máximos se puede
delimitar el recorrido útil para los ejes de coordenadas.
Ejemplo de empleo: Asegurar el divisor óptico contra colisiones
El máximo margen de desplazamiento se delimita con los finales de
carrera. El verdadero recorrido útil se delimita con la función MOD
FINALES DE CARRERA (LIMITACIONES): para ello se programan los
valores máximos de los ejes en dirección positiva y negativa en
relación al punto cero de la máquina. Si la máquina dispone de varios
margenes de desplazamiento, el límite se puede ajustar para cada uno
de ellos por separado (softkey MARGEN DE DESPLAZAMIENTO (1) a
MARGEN DE DESPLAZAMIENTO (3)).
Mecanizado sin limitación del margen de
desplazamiento
Para ejes de coordenadas, que se tienen que desplazar sin
limitaciones de zona de desplazamiento introducir la trayectoria de
desplazamiento máxima del TNC (+/- 99999 mm) como ZONA DE
DESPLAZAMIENTO.
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
