o 6.3 Aproximación y salida del
contorno
Punto inicial y punto final
La herramienta se desplaza desde el punto inicial al primer punto del
contorno. Condiciones que debe cumplir el punto inicial:
n
Ser programado sin corrección de radio
n Que la herramienta se pueda aproximar sin colisionar
n Que esté próximo al primer punto del contorno
Ejemplo

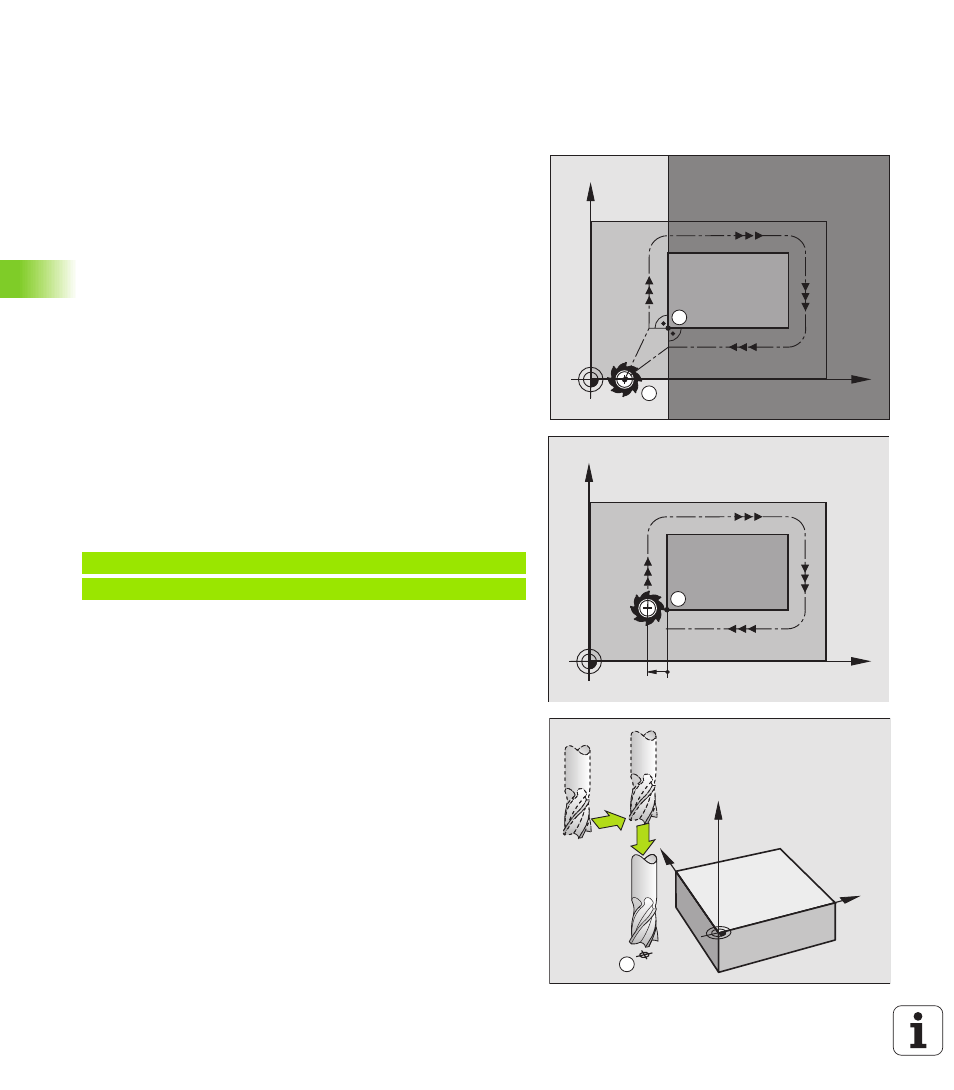

Figura arriba a la derecha: Si se determina el punto de partida en el
margen gris oscuro, el contorno se daña al aproximarse la hta. al
primer punto del contorno.
Primer punto del contorno
Para el desplazamiento de la hta. al primer punto del contorno se
programa una corrección de radio.
Aproximación al punto de partida en el eje del cabezal
Al poner en marcha el punto de referencia la herramienta debe
desplazarse en el eje del cabezal a la profundidad de trabajo. En caso
de peligro de colisión se realiza la aproximación al punto de partida en
el eje del cabezal.
Ejemplo de frases NC
N30 G00 G40 X+20 Y+30 *
N40 Z-10 *
