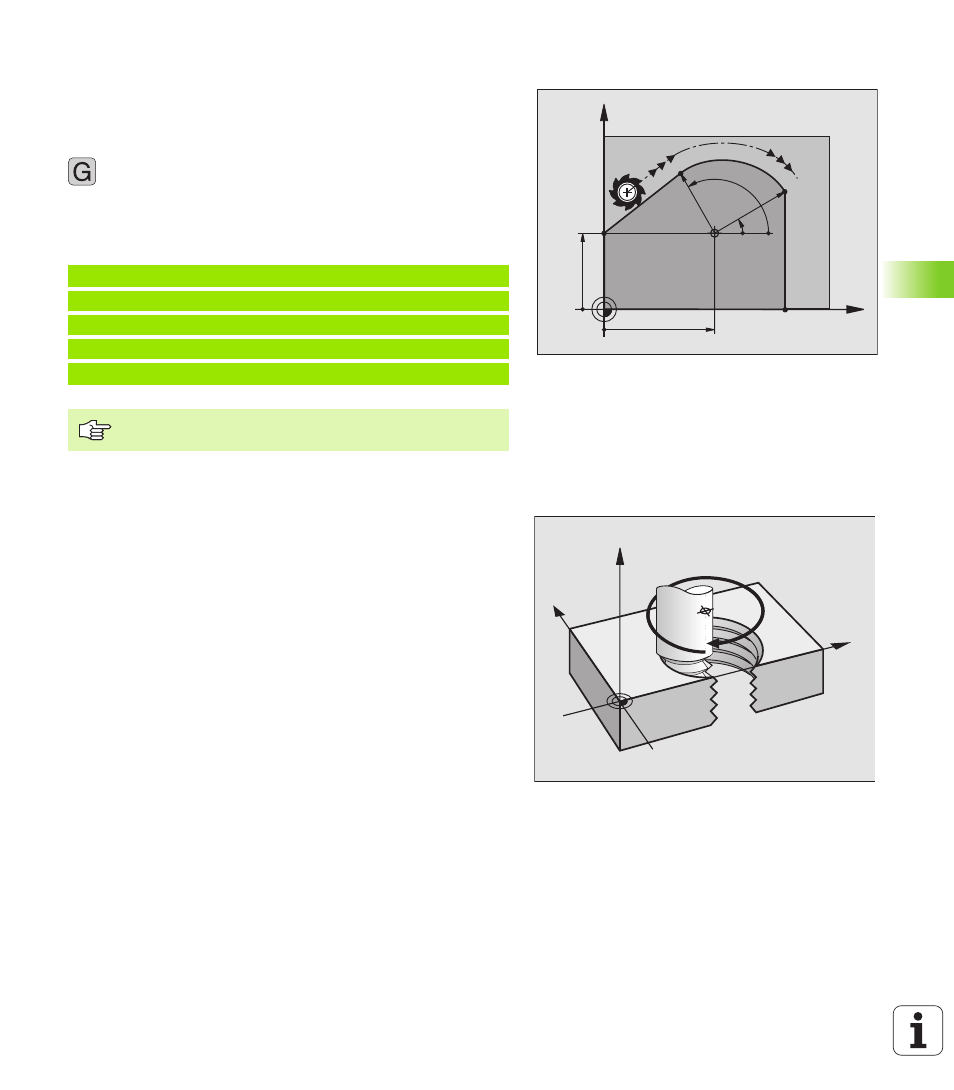

Trayectoria circular G16 con unión tangencial
La herramienta se desplaza sobre una trayectoria circular tangente al
tramo anterior del contorno.
Programación
U U U U Radio en coordenadas polares R: Distancia entre el
punto final de la trayectoria circular y el polo I, J
U U U U Angulo en coordenadas polares H: Posición angular del
punto final de la trayectoria circular
Ejemplo de frases NC
Hélice
Una hélice se produce por la superposición de un movimiento circular
y un movimiento lineal perpendiculares. La trayectoria circular se
programa en el plano principal.
Los movimientos para la hélice sólo se pueden programar en
coordenadas polares.
Aplicación
n Roscados interiores y exteriores de grandes diámetros
n Ranuras de lubrificación
Cálculo de la hélice
Para la programación se precisa la indicación en incremental del
ángulo total, que recorre la herramienta sobre la hélice y la altura total
de la misma.
Para el cálculo de la dirección de fresado de abajo hacia arriba se tiene:
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
¡El polo no es el punto central del círculo del contorno!
X
Y
40=I
35=J
30°
120°
R30 R25
16
Nº de pasos n Pasos de roscado + sobrepaso al
principio y final de la rosca
Altura total h Paso P x nº de pasos n
Incremental
Angulo total H Número de pasos x 360° + ángulo para
Inicio de la rosca + ángulo para sobrepaso
Coordenada inicial Z Paso P x (pasos de rosca + sobrepaso al
principio del roscado)
