TNC 410, TNC 426, TNC 430 de HEIDENHAIN 291
8.8 Ciclos p
ar
a el p
lanead

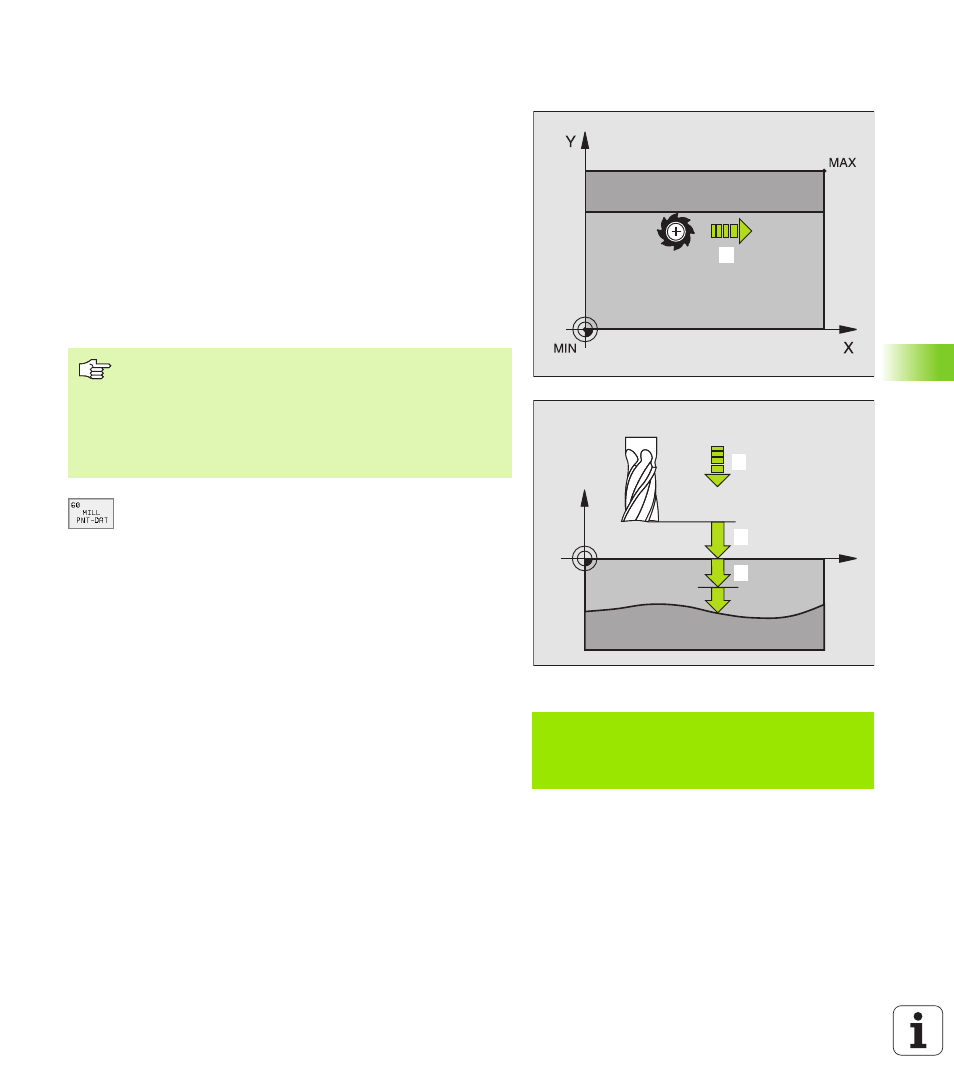

o PROCESAR DATOS DE DIGITALIZACIÓN (ciclo
G60, TNC 410)
1 El TNC posiciona la hta. en marcha rápida a la distancia de
seguridad desde la posición actual en el eje de la hta. hasta el
punto MAX programado en el ciclo
2 A continuación el TNC desplaza la hta. en el plano de mecanizado
en marcha rápida hasta el punto MIN programado en el ciclo
3 Desde allí la hta. se desplaza con avance de profundización al
primer punto del contorno
4 Después se ejecutan todos los puntos memorizados en los
ficheros con los datos de la digitalización con avance de fresado; si
es preciso durante la ejecución el TNC se desplaza a la distancia de
seguridad para sobrepasar las zonas sin mecanizar
5 Al final el TNC retira la hta. en marcha rápida a la distancia de
seguridad
U U U U Nombre del pgm con los datos de la digitaliza-
ción : Introducir el nombre del fichero en el que están
memorizados los datos de la digitalización; si el
fichero no está en el directorio actual se indica el
camino de búsqueda completo. Cuando se quiere
ejecutar una tabla de puntos, debe indicarse también
el tipo de fichero .PNT
U U U U Punto MIN campo : Punto mínimo (coordenada X, Y y Z)
del campo en el que se quiere fresar
U U U U Punto MAX campo : Punto máximo (coordenada X, Y y Z)
del campo en el cual se quiere fresar
U U U U Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza en los desplazamientos en marcha rápida
U U U U Paso de profundización 2 (valor incremental):
Medida, según la cual la hta. profundiza cada vez en
la pieza.
U U U U Avance al profundizar 3 : Velocidad de
desplazamiento de la hta. al profundizar en mm/min
U U U U Avance de fresado 4 : Velocidad de desplazamiento de
la hta. en el fresado en mm/min
U U U U Función auxiliar M : La programación de una función
auxiliar es opcional p.ej. M13
Ejemplo:Frase NC
N64 G60 P01 BSP.I P02 X+0 P03 Y+0
P04 Z-20 P05 X+100 P06 Y+100 P07 Z+0
P08 2 P09 +5 P10 100 P11 350
P12 M13 *
1. 4
X
Z
1. 1.
1. 3
1. 2
Antes de la programación debe tenerse en cuenta
Con el ciclo G60 se pueden ejecutar los datos de la
digitalización y los ficheros PNT.
Cuando se ejecutan ficheros PNT, en los que no hay
ninguna coordenada del eje de la hta., la profundidad de
fresado se produce en el punto MIN del eje de la hta.
