HEIDENHAIN TNC 410 ISO Programming - Manual (Página 271)

TNC 410, TNC 426, TNC 430 de HEIDENHAIN 245
8.4 Ciclos p
ar
a el fr
esad
o de
cajer
as, r
anu
ras e isla
s

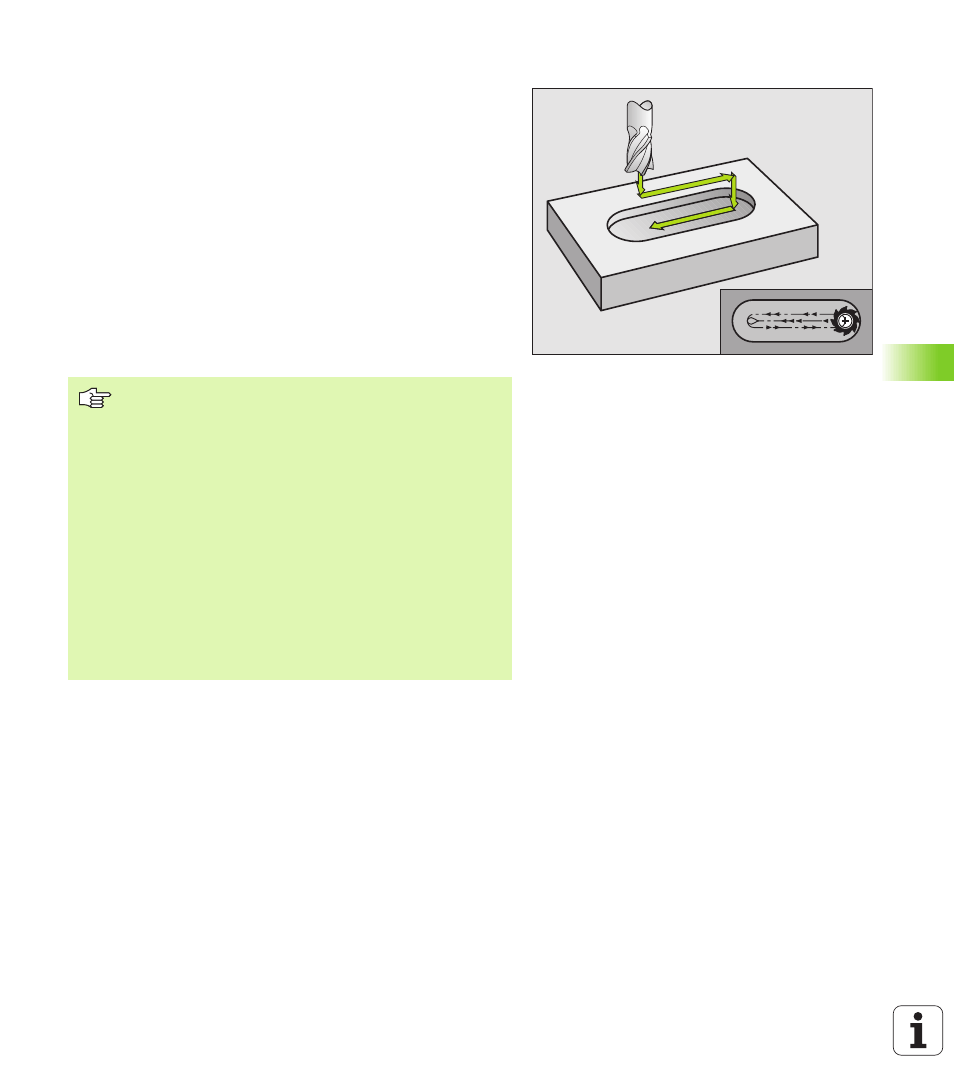

FRESADO DE RANURAS (ciclo G74)
Desbaste
1 El TNC desplaza la hta. según la sobremedida de acabado (la mitad
de la diferencia entre la anchura de la ranura y el diámetro de la
herramienta) hacia dentro. Desde allí, la herramienta penetra en la
pieza y fresa en dirección longitudinal a la ranura
2 Al final de la ranura se realiza una profundización y la hta. fresa en
sentido opuesto. Este proceso se repite hasta alcanzar la
profundidad de fresado programada
Acabado
3 En la base del fresado el TNC desplaza la hta. sobre una trayectoria
circular tangente hacia el contorno exterior; después se realiza el
acabado del contorno en sentido sincronizado (con M3)
4 Para terminar, la hta. retrocede en marcha rápida a la distancia de
seguridad. Cuando el número de pasadas es impar la hta. se
desplaza de la distancia de seguridad hasta la posición inicial.
Antes de la programación debe tenerse en cuenta
Emplear una fresa con dentado frontal cortante en el
centro (DIN 844) o pretaladrado en el punto inicial.
Posicionamiento previo en el centro de la ranura y
desplazado en la misma según el radio de la hta. con
corrección de radio G40.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a la mitad de la
anchura de la misma.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
