TNC 410, TNC 426, TNC 430 de HEIDENHAIN 271
8
.7 C
ic
los
SL
gr
up
o I
I (
e
x
c
e
pt
o
TNC
41
0
)
Superficie B:

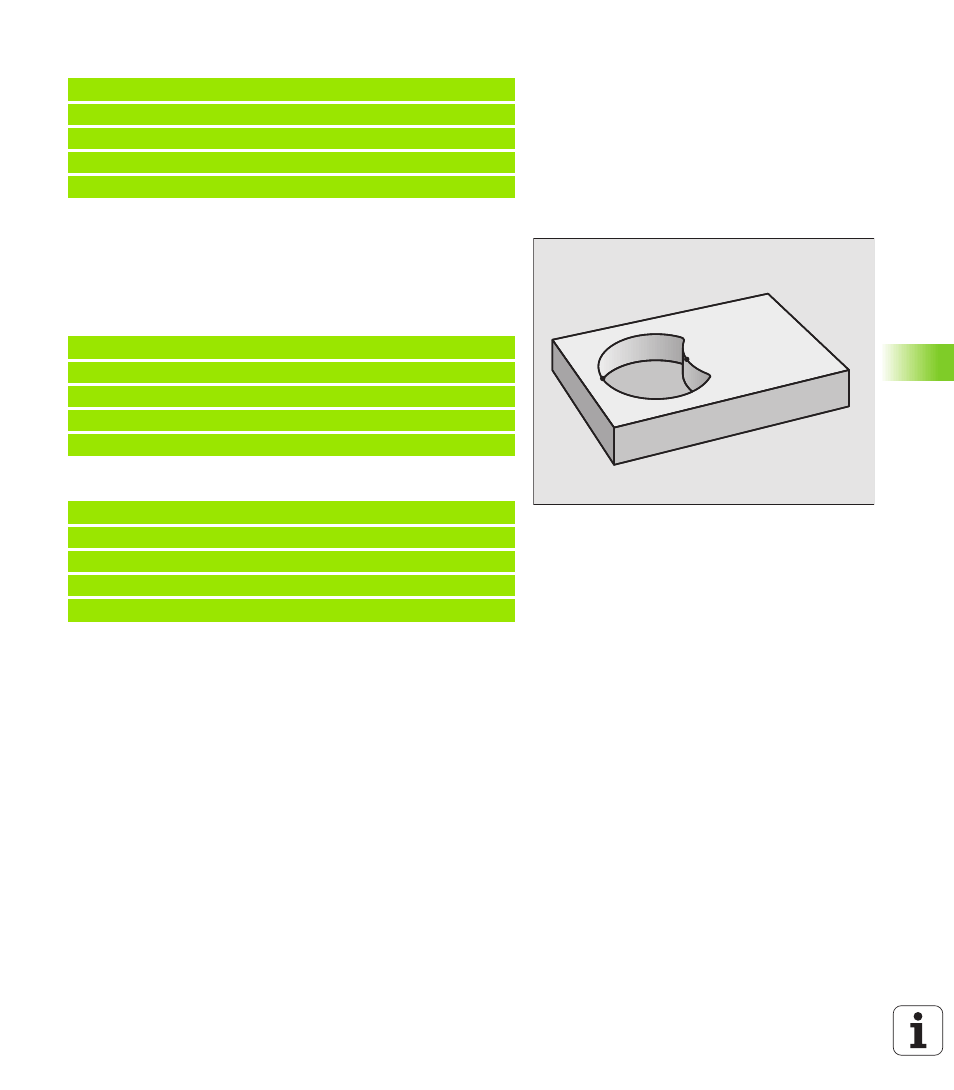

„Resta de “superficies
Se mecanizan la superficie A sin la parte que es común a B:
n
La superficie A debe ser una cajera y la B una isla.
n
A tiene que comenzar fuera de B.
Superficie A:
Superficie B:
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
