TNC 410, TNC 426, TNC 430 de HEIDENHAIN 329
9.6 E
jemplos d
e
pr
ogr
amació
n

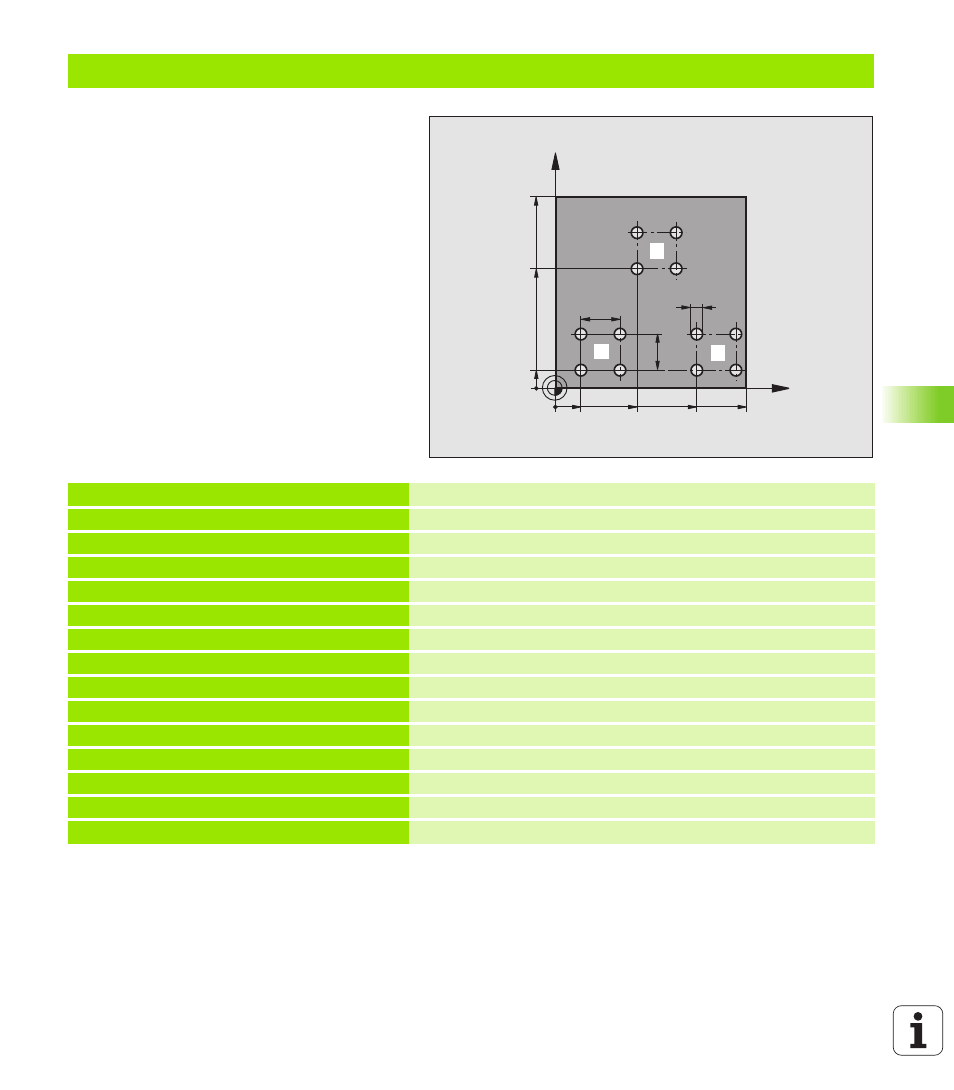

Ejemplo: Grupos de taladros
Desarrollo del programa
n Llegada al grupo de taladros en el programa
principal
n Llamada al grupo de taladros (subprograma 1)
n Programar sólo una vez el grupo de taladros en
el subprograma 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 * Definición de la herramienta
N40 T1 G17 S5000 * Llamada a la herramienta
N50 G00 G40 G90 Z+250 * Retirar la herramienta
N60 G200 Definición del ciclo Taladrado
Q200=2 distancia de seguridad
Q201=-30 Profundidad
Q206=300 avance
Q202=5 Profundidad de pasada
Q210=0 Tiempo de espera arriba
Q203=0 Arista superior de la pieza
Q204=2 2ª distancia de seguridad
Q211=0 * Tiempo de espera abajo
X
Y
15
60
100
100
75
10
45
20
20
5
1 1
1 2
1 3
