TNC 410, TNC 426, TNC 430 de HEIDENHAIN 187
8.3 Ciclos p
ar
a taladr
ado
t
a
ladr
ad
o d
e r
o
sca y fr
esad
o d
e r
o
sca

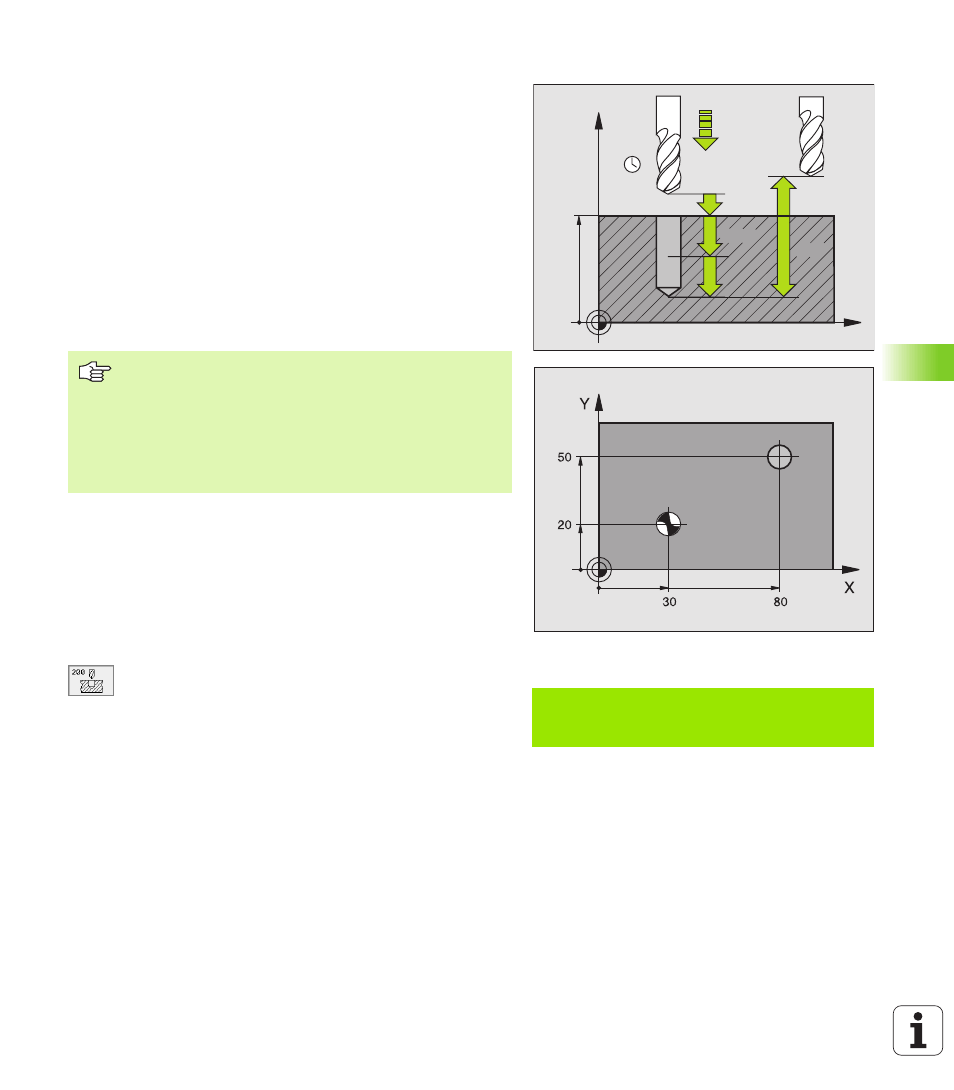

TALADRAR (ciclo G200)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance F programado hasta el primer paso de
profundización
3 El TNC retira la hta. en marcha rápida a la distancia de seguridad,
espera allí si se ha programado y a continuación vuelve en marcha
rápida a la distancia de seguridad sobre el primer paso de
profundización
4 A continuación la herramienta taladra con el avance F programado
hasta el siguiente paso de profundización
5 El TNC repite este proceso (2 a 4) hasta haber alcanzado la
profundidad de taladrado programada
6 Desde la base del taladro la hta. se desplaza en marcha rápida a la
distancia de seguridad o – si se ha programado – a la
desplazamiento distancia de seguridad
U U U U Distancia de seguridad Q200 (valor incremental):
Distancia extremo de la hta. – superficie de la pieza;
introducir el valor positivo
U U U U Profundidad Q201 (valor incremental): Distancia
superficie de la pieza – base del taladro (extremo del
cono del taladro)
U U U U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. al taladrar en mm/min
U U U U Paso de profundización Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. La profundidad de taladrado no tiene porqué
ser múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
n
El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la profundidad
total
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Ejemplo:Frase NC
N70 G200 Q200=2 Q201=-20 Q206=150
Q202=5 Q210=0 Q203=+0 Q204=50
Q211=0 *
