150 7 Programación: Funciones auxiliares
7.3 F
u
n
c
io
nes au
xiliar
es p
ar
a la i
ndicación
de coo
rden
ada
s
7.3 Funciones auxiliares para la
indicación de coordenadas
Programación de coordenadas referidas a la
máquina: M91/M92

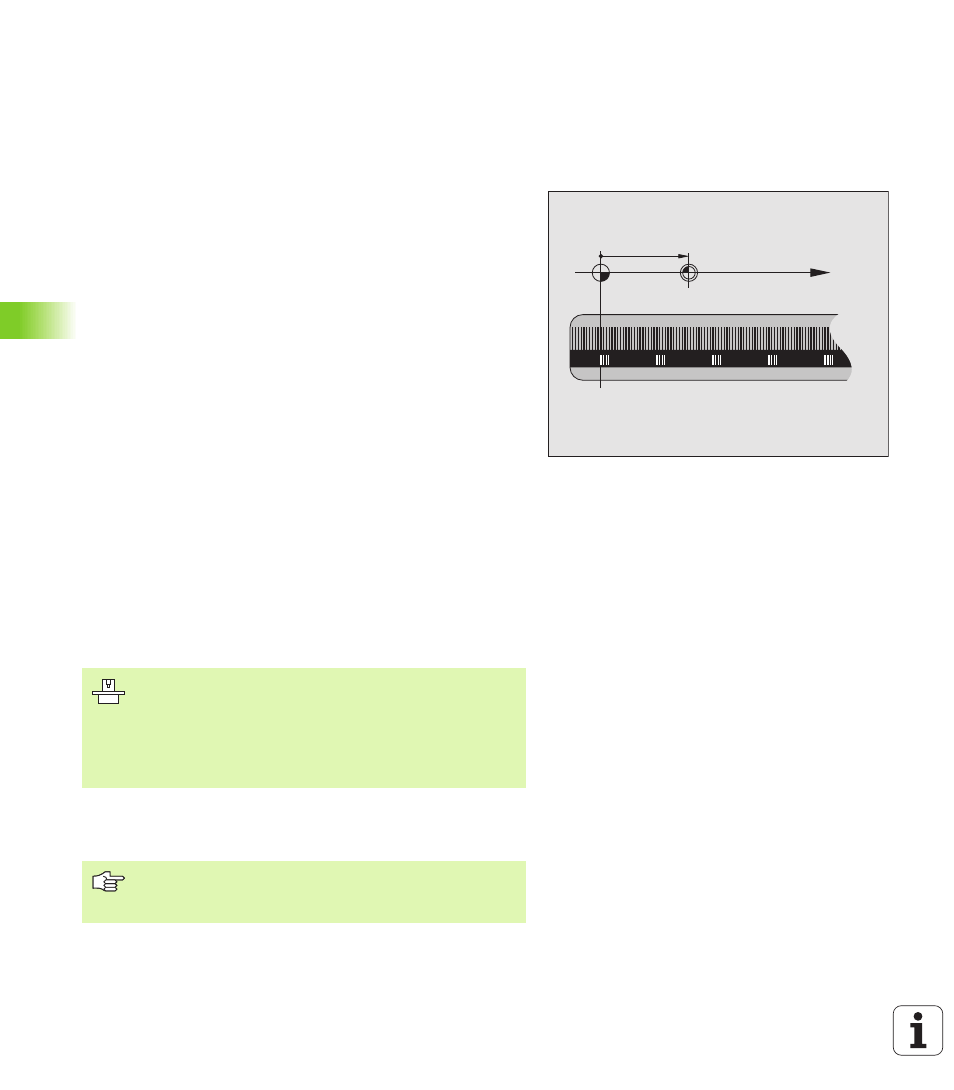

Punto cero de la regla
En las reglas la marca de referencia indica la posición del punto cero
de la misma.
Punto cero de la máquina
El punto cero de la máquina se precisa para:
n fijar los limites de desplazamiento (finales de carrera)
n alcanzar posiciones fijas de la máquina (p.ej. la posición para el
cambio de hta.)
n
fijar un punto de referencia en la pieza
El constructor de la máquina introduce para cada eje la distancia desde
el punto cero de la máquina al punto cero de la regla en un parámetro
de máquina.
Comportamiento standard
Las coordenadas se refieren al cero pieza, véase „Fijar el punto de
referencia (sin palpador 3D)”, página 24.
Comportamiento con M91 – punto cero de la máquina
Cuando en una frase de posicionamiento las coordenadas se refieren
al punto cero de la máquina, se introduce en dicha frase M91.
El TNC indica los valores de coordenadas referidos al punto cero de la
máquina. En la visualización de estados se conecta la visualización de
coordenadas a REF, véase „Visualizaciones de estado”, página 10.
Comportamiento con M92 – punto de referencia de la máquina
Cuando en las frases de posicionamiento las coordenadas se deban
referir al punto de referencia de la máquina ,deberá introducirse en
dichas frases M92.
X (Z,Y)
X
MP
Además del punto cero de la máquina el constructor de la
máquina también puede determinar otra posición fija de la
máquina (punto de ref. de la máquina).
El constructor de la máquina determina para cada eje la
distancia del punto de ref. de la máquina al punto cero de
la misma (véase el manual de la máquina).
Con M91 o M92 el TNC también realiza correctamente la
corrección de radio. Sin embargo no se tiene en cuenta la
longitud de la herramienta.
