98 4 Programación de ciclos
4.4 Ciclos de ar
ra
nque de vir
u
ta

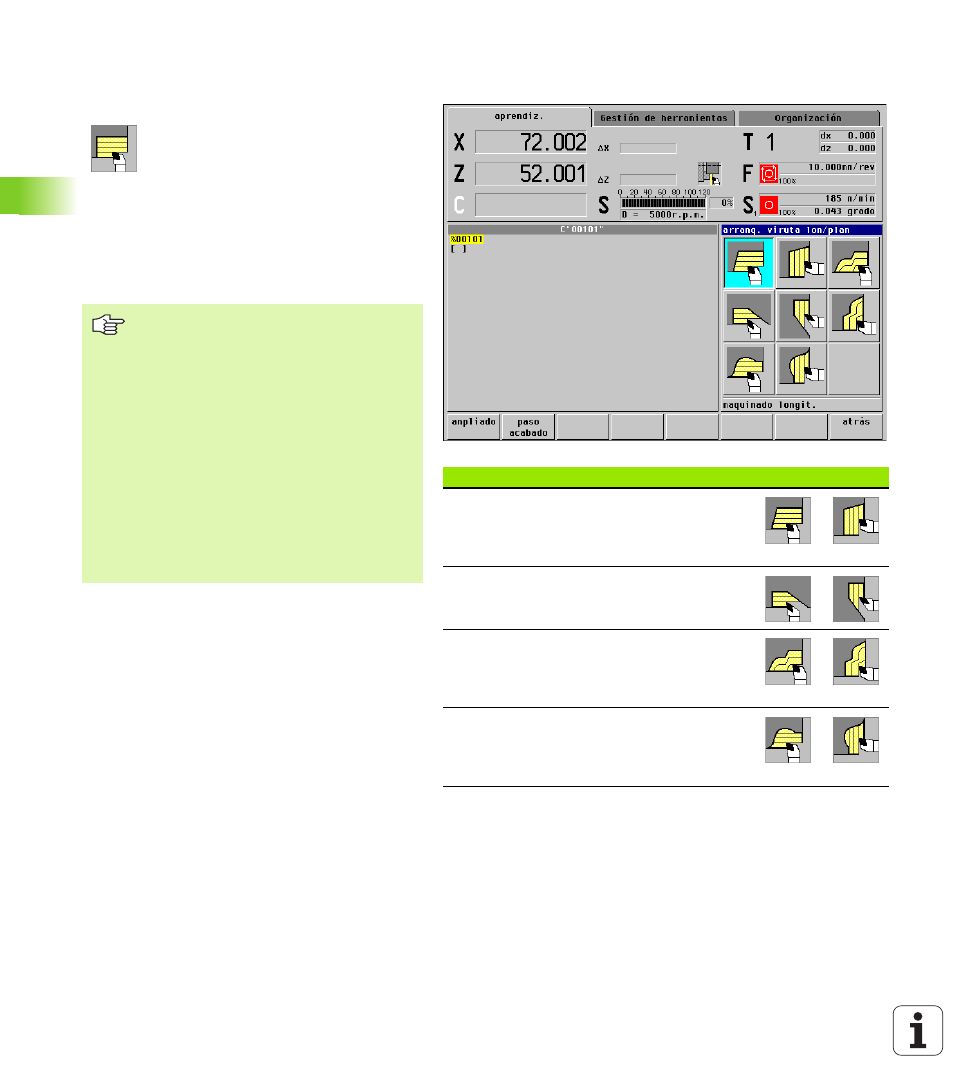

4.4 Ciclos de arranque de viruta
Dirección del arranque de viruta (mecanizado) y
aproximación en ciclos de arranque de viruta
El MANUALplus calcula la dirección del arranque de
viruta y de aproximación según los parámetros del
ciclo.
„ Modo normal: son decisivos los parámetros "punto
inicial X, Z" (modo manual: "posición actual de la
herramienta") y el "inicio del contorno X1/final del
contorno Z2"
„ Modo ampliado: son decisivos los parámetros
"pto. inicial del contorno X1, Z1" y "pto. final del
contorno X2, Z2"
„ Ciclos ICP: son decisivos los parámetros "punto
inicial X, Z" (modo manual: "posición actual de la
herramienta") y el "punto inicial del contorno ICP"
Ciclos de arranque de viruta Símbolo
Arranque de viruta longitudinal/
transversal
Ciclos de profundización y acabado para
contornos sencillos
Profundización longitudinal/transversal
Ciclos de profundización y acabado para
contornos sencillos
Paralelo al contorno ICP longitudinal/
transversal
Ciclos de profundización y acabado para
cualesquiera contornos
Arranque de viruta ICP longitudinal/
transversal
Ciclos de profundización y acabado para
cualesquiera contornos
Los ciclos de arranque de viruta realizan
el desbaste y el acabado de contornos
sencillos en el "modo normal" y los
contornos complicados en el "modo
ampliado".
Con los ciclos ICP se puede mecanizar
cualquier contorno descrito con "ICP"
(véase "Edición de contornos ICP" en
pág. 243).
„ Subdivisión del corte: El
MANUALplus calcula una
aproximación, que es <= "aproximación
al profundizar P". Se evita un "corte de
roscado".
„ Sobremedidas: em "modo ampliado"
„ Corrección del radio de la cuchilla: se
realiza
„ Distancia de seguridad tras un corte:
„ modo normal: 1 mm
„ modo ampliado: se puede determinar
por separado para mecanizados
interiores y exteriores en "parámetros
actuales - mecanizado - distancias de
seguridad"
