5 Programación ICP
5.5 Element
o
s del cont
or
no ICP del cont
or
no de gir
o
5.5
Elementos del contorno ICP del
contorno de giro
Introducción de líneas del contorno de giro
Seleccione la dirección del elemento del contorno según el símbolo
del menú y mídalo.
En elementos lineales horizontales y verticales no es necesaria la
introducción de las coordenadas X o Z. El MANUALplus bloquea el
campo de introducción correspondiente si no existen elementos sin
solución.
Seleccionar la dirección de la línea
Medir la línea y determinar la transición al próximo elemento del
contorno.

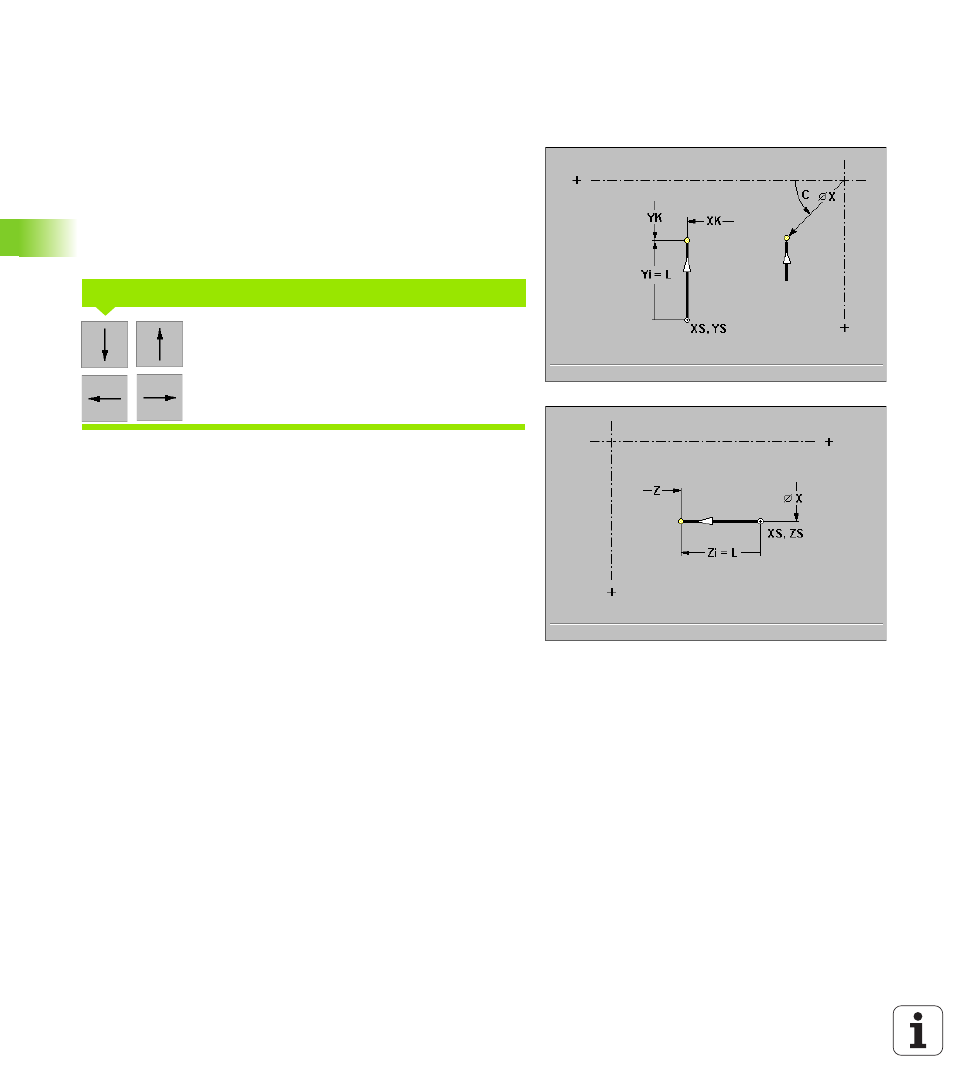

Parámetro de la línea vertical
Punto inicial XS, ZS en X/Z
(= Punto inicial del último elemento)
Punto final X en X
Punto final Xi en X
(incremental): Distancia del punto inicial al final
Longitud L de la línea
Avance especial F
Parámetro de la línea horizontal
Punto inicial XS, ZS en X/Z
(= Punto inicial del último elemento)
Punto final Z en Z
Punto final Zi en Z
(incremental): Distancia del punto inicial al final
Longitud L de la línea
Avance especial F
Líneas verticales/horizontales
