24 1 Introducción y nociones básicas
1
.3 Estr
uct
u
ra
del MANU
ALplus

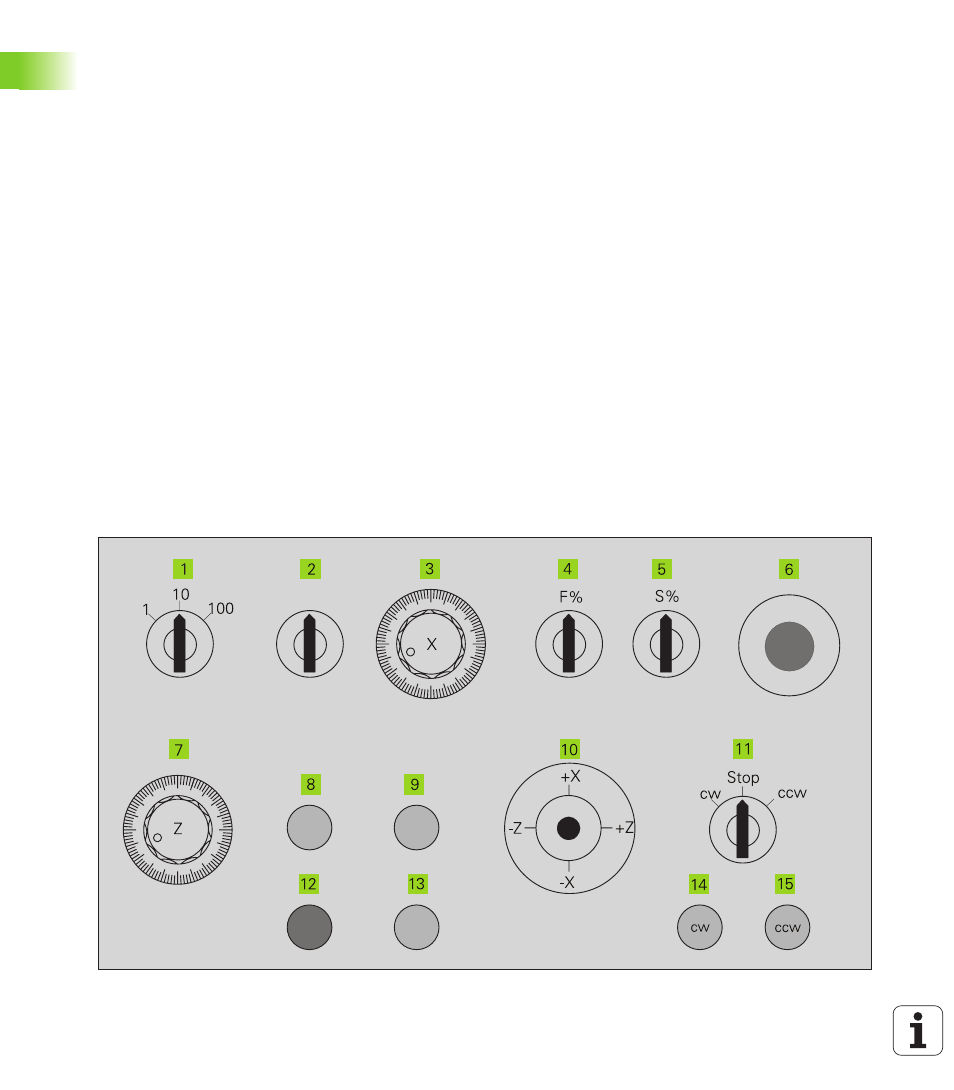

Panel de mandos de la máquina
El fabricante de la máquina determina como será el panel de
mandos de la misma. Por ello puede variar el tipo de modelo
de su máquina respecto al que le mostramos aquí. Encontrará
más informaciones en la documentación de la máquina.
Elementos de manejo:
1 Resolución del volante
ajusta la resolución del volante en 1/10 mm, 1/100 mm o
1/1000 mm por cada división - o en otras resoluciones
determinadas por el fabricante de la máquina
2 Superposición de volantes en ciclos de roscado
conecta el volante al modo "Superposición en ciclos de
roscado"
3 Volante X
para el posicionamiento del carro transversal (horizontal =
dirección X)
4 Corrección del avance
influye sobre el avance programado (Feed-Override)
5 Corrección de revoluciones
influye sobre las revoluciones programadas (Speed-
Override)
6 Seta de EMERGENCIA
7 Volante Z
para el posicionamiento del carro de bancada (longitudinal
= dirección Z)
8 Cambio de herramienta
Confirmar cambio de herramienta
9 Refrigerante on/off
conecta el refrigerante
10 Palanca en cruz
para desplazamientos lineales de los carros a un avance y
en marcha rápida; interruptor para la conexión de la marcha
rápida integrado
11 Conmutador del cabezal
conecta el cabezal para giro a derechas (CW), giro a
izquierdas (CCW) o parada del cabezal (M05)
12 Parada del ciclo
parada del desplazamiento y de la ejecución de un ciclo (el
cabezal sigue girando)
13 Arranque del ciclo
inicia los ciclos, programas de ciclos o programas NC
14 Pulsador del cabezal CW
gira lentamente el cabezal hacia la derecha (CW)
15 Pulsador del cabezal CCW
gira lentamente el cabezal hacia la izquierda (CCW)
