4.7 Ciclos de taladr
ado
Ejemplos de ciclos de taladrado
Taladrado céntrico y roscado

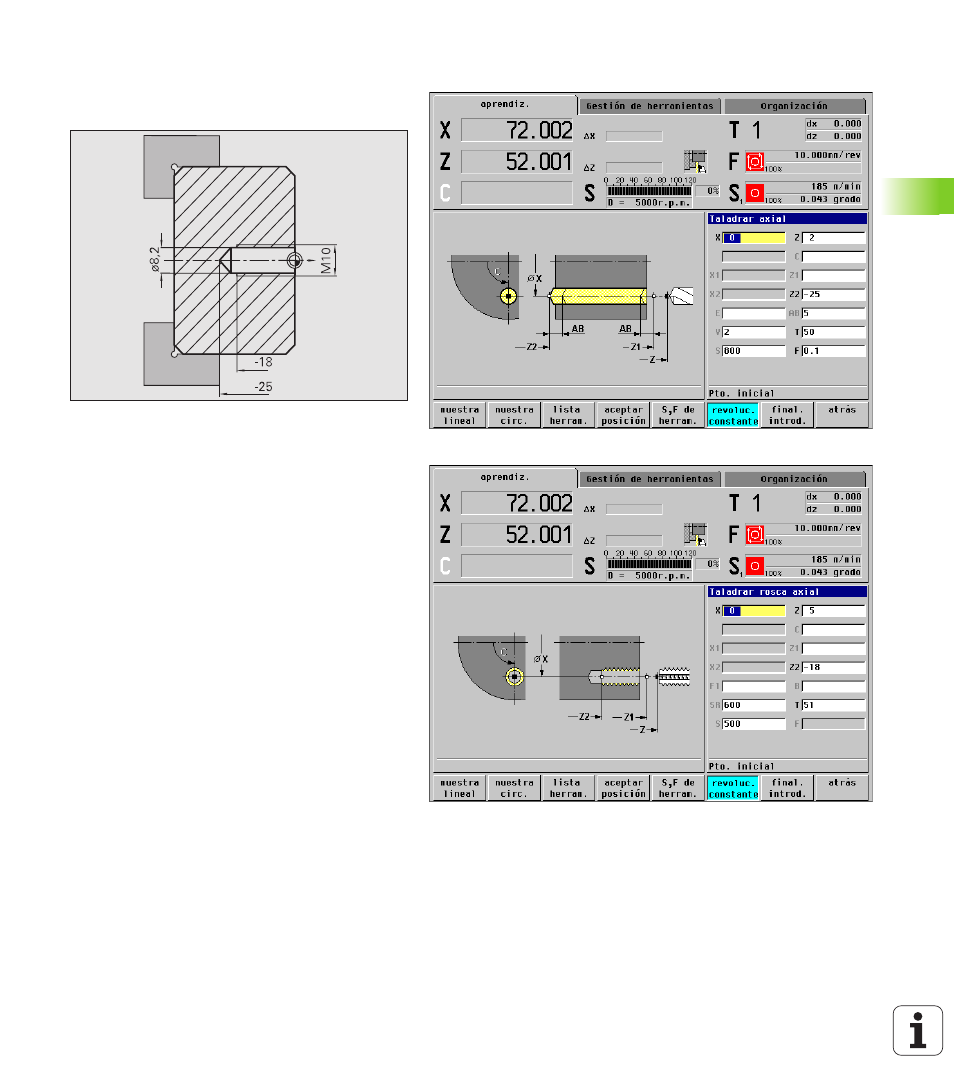

El mecanizado se realiza en dos pasos. El "taladrado
axial" realiza el taladro, el "roscado axial" la rosca.
El taladro se posiciona a la distancia de seguridad
delante de la pieza ("punto inicial X, Z"). Por tanto no se
programa el "punto inicial del taladro Z1". Para la
penetración se programa una reducción del avance en
los parámetros "AB" y "V" (imagen superior a la
derecha).
El paso de rosca no está programado. El
MANUALplus trabaja con el paso de rosca de la
herramienta. Con la "velocidad de retroceso SR" se
alcanza un retroceso más rápido de la pieza (imagen
inferior derecha).
Datos de herramienta (Taladro)
„ WO = 8 – Orientación de la herramienta
„ I = 8,2 – Diámetro del taladro
„ B = 118 – Ángulo del extremo
„ H = 0 – La herramienta no es motorizada
Datos de herramienta (Roscador)
„ WO = 8 – Orientación de la herramienta
„ I = 10 – Diámetro de rosca M10
„ F = 1,5 – Paso de rosca
„ H = 0 – La herramienta no es motorizada
