Herramientas de tornear
Seleccionar las "herramientas de tornear"

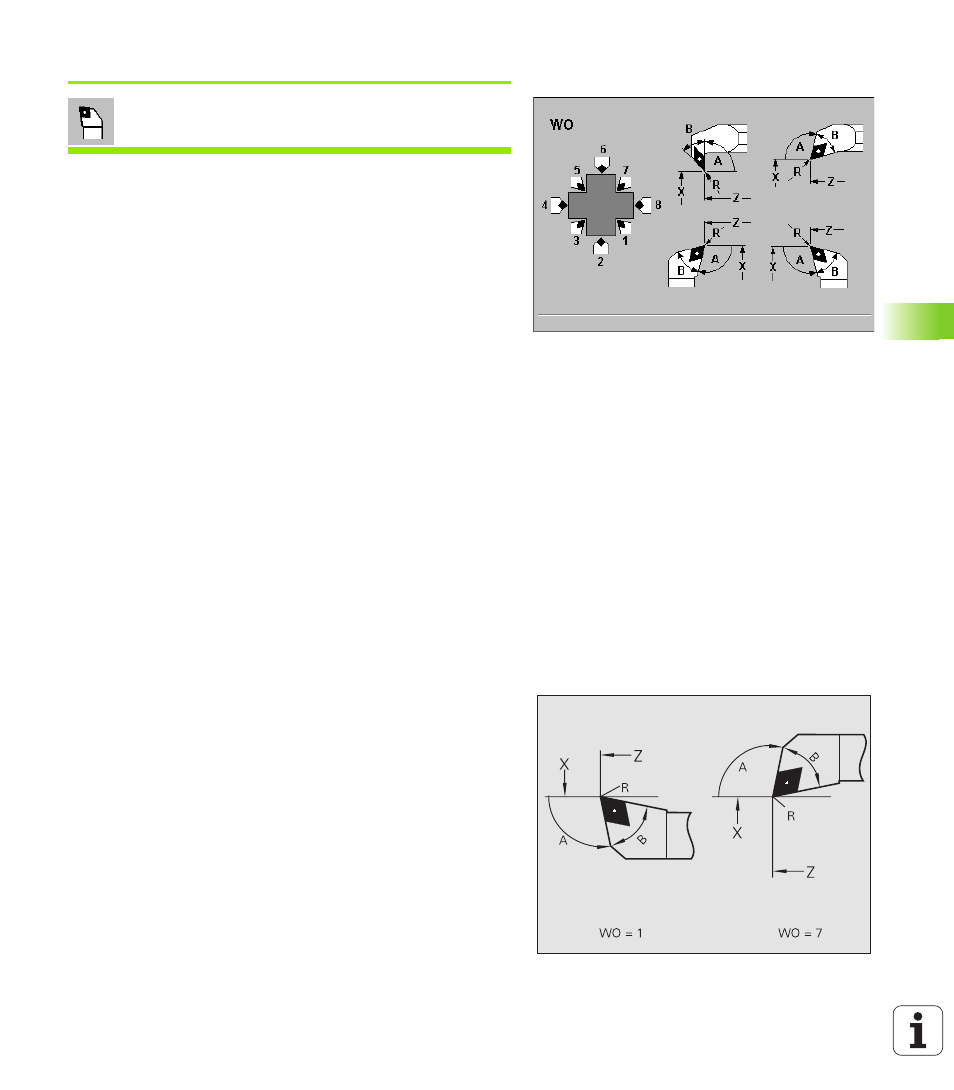

La figura auxiliar explica la acotación de las htas. de desbaste y de aca-
bado acodadas para el mecanizado longitudinal (W0 1, 3, 5 y 7 ). En la
siguiente página encontrará consejos sobre la medición de herramientas
planas, herramientas neutrales y herramientas fungiformes.
Parámetros de herramientas
 X Medida de ajuste en X
 Z Medida de ajuste en Z
 R Radio de la cuchilla
 WO Orientación de la herramienta: Véase las cifras en la figura
auxiliar
 A Ángulo de ajuste: Margen: 0° <= A <= 180°
 B Ángulo de la punta: Margen: 0° <= B <= 180°
 DX Corrección de desgaste en X: Margen: –100mm < DX < 100mm
 DZ Corrección de desgaste en Z: Margen: –100mm < DZ < 100mm
 Q Texto de herramienta: Referencia al texto de la hta.
 MD Dirección de giro - por defecto: no existe
„ 3: M3
„ 4: M4
 TS Velocidad de corte/revoluciones por defecto: no existe
 TF Avance - por defecto: no existe
 PT Tiempo de vida - por defecto: no existe
 RT: Casilla de visualización del tiempo de vida restante
 PZ Nº de piezas - por defecto: no existe
 RZ: Casilla de visualización del nº de piezas restante
Herramientas planas
En la figura de la derecha se muestra con un ejemplo la acotación de
htas. planas con la orientación WO=1 y WO=7.
