HEIDENHAIN MANUALplus 4110 237
4.9 Modelos de taladr
ado y fr
esado
Modelo de taladro circular sobre la superficie
frontal

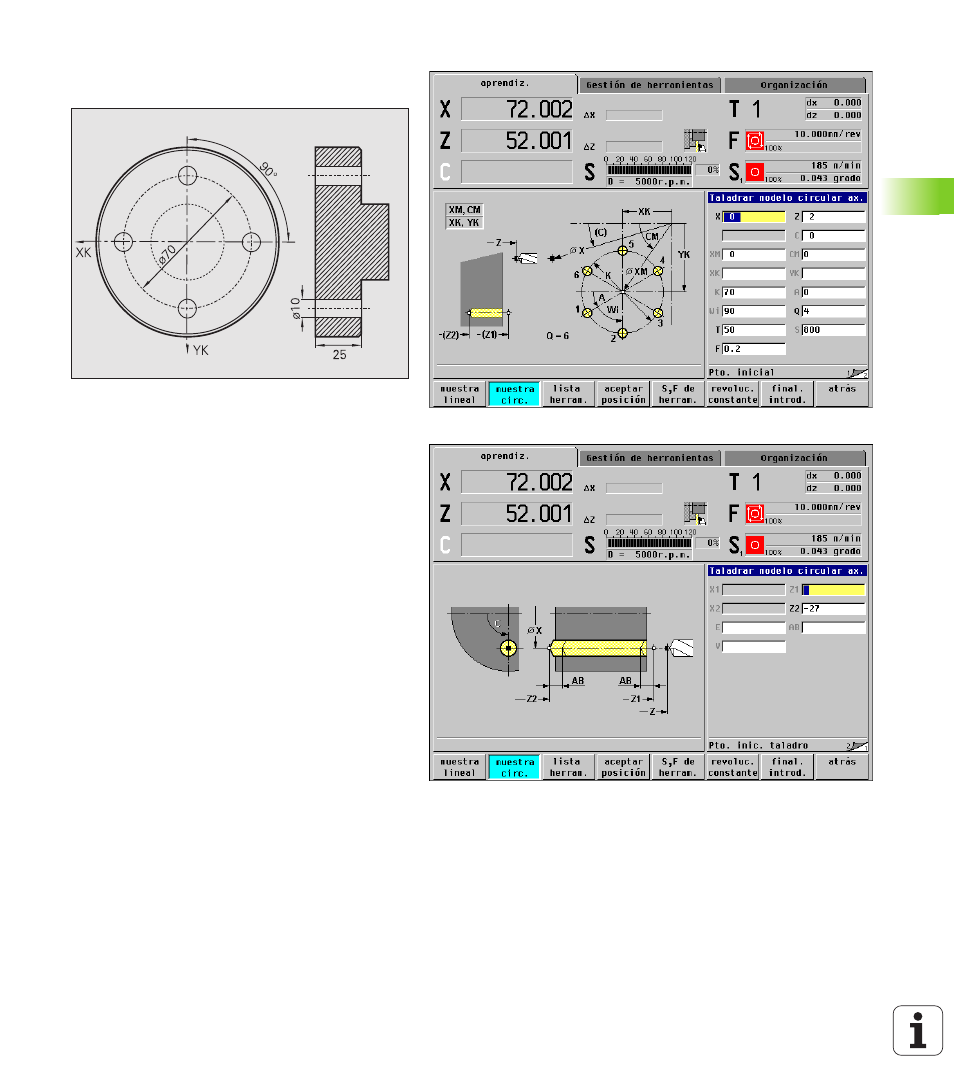

Sobre la superficie frontal se realiza un modelo de
taladros circular con "ciclo de taladro axial". Para este
mecanizado son imprescindibles un cabezal
posicionable y herramientas motorizadas.
El "modelo del putno central" se indica en
coordenadas cartesianas (imagen superior derecha).
Ya que este ejemplo muestra un taladro de medio
proceso, el "punto final del taladro Z2" se sitúa de tal
forma que el taladro atraviesa totalmente el material.
Los parámetros "AB" y "V" definen una reducción del
avance para el taladrado y la penetración (imagen
inferior derecha).
Datos de herramienta
„ WO = 8 – Orientación de la herramienta
„ I = 10 – Diámetro del taladro
„ B = 90 – Ángulo del extremo
„ H = 1 – La herramienta es motorizada
