374 6 Programación DIN
6.21 Mecanizado de superficies en
v
o
lv
ent
e
s
Superficie envolvente circular G112/G113
Comando de geometría: G112/G113 define un arco de círculo en un
contorno de superficie envolvente.
Comando de mecanizado: La herramienta se desplaza circularmente
con avance al "punto final".

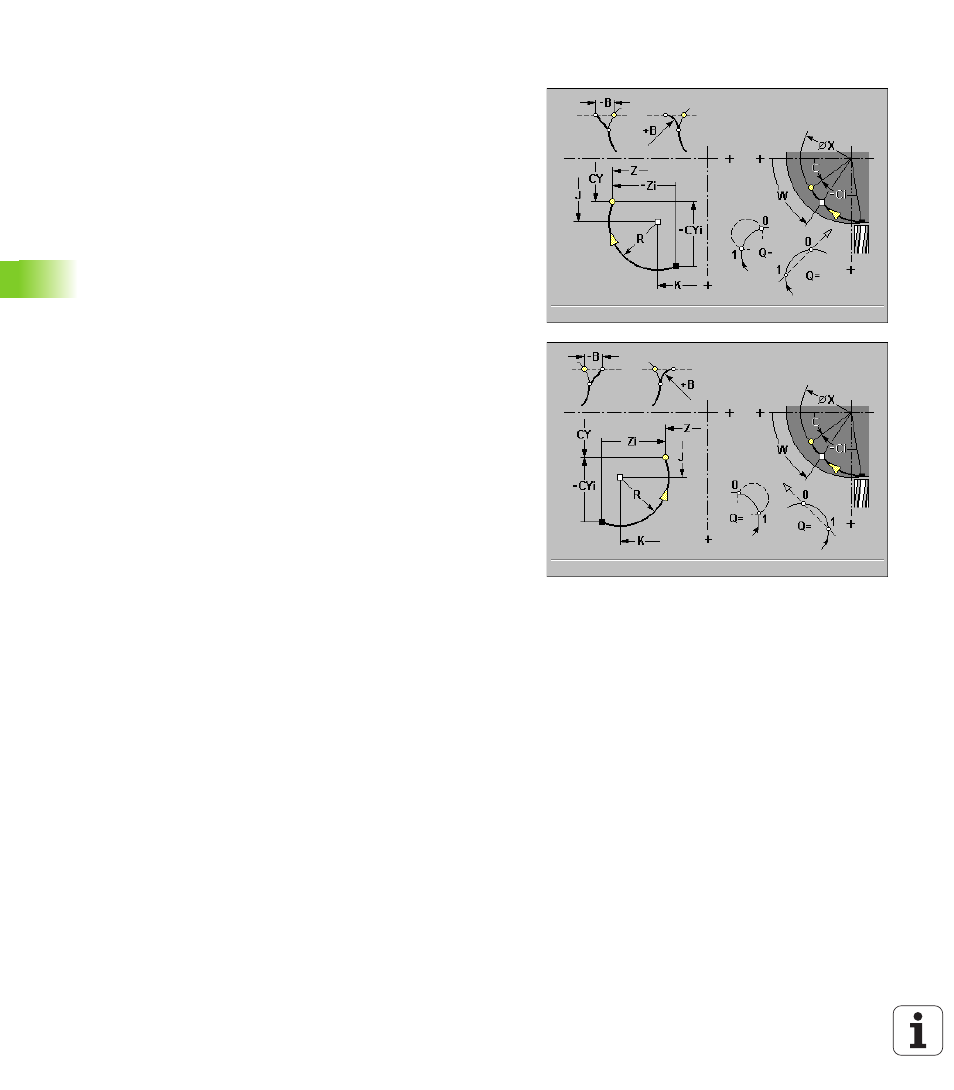

La dirección de giro se extrae de la figura auxiliar.
Parámetro
 Punto final Z (por defecto: posición actual de Z)
 Angulo final C – Dirección angular: véase figura auxiliar
 Punto final CY como cota de trayectoria (Referencia: Diámetro de
referencia G120)
 Radio R
 Punto central K
 Punto central J como cota de trayectoria (Referencia: superficie
envolvente con diámetro de referencia G120)
 Punto central W: Angulo del punto central - dirección angular:
véase figura auxiliar
 Punto de corte Q (por defecto: Q=0): Si resultan dos posibilidades
de solución del cálculo del punto final, "Q" define el punto final.
 Bisel/redondeo B : Transición al próximo elemento del contorno.
Programar el punto final teórico del elemento del contorno si se
indica un bisel/redondeo.
„ B sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
 Punto final X: Aproximación (cota de diámetro) – (por defecto:
posición actual de X)
