MANUALplus 4110 de HEIDENHAIN
473
9.2 Ejemplo ICP "isla r
o
scada"

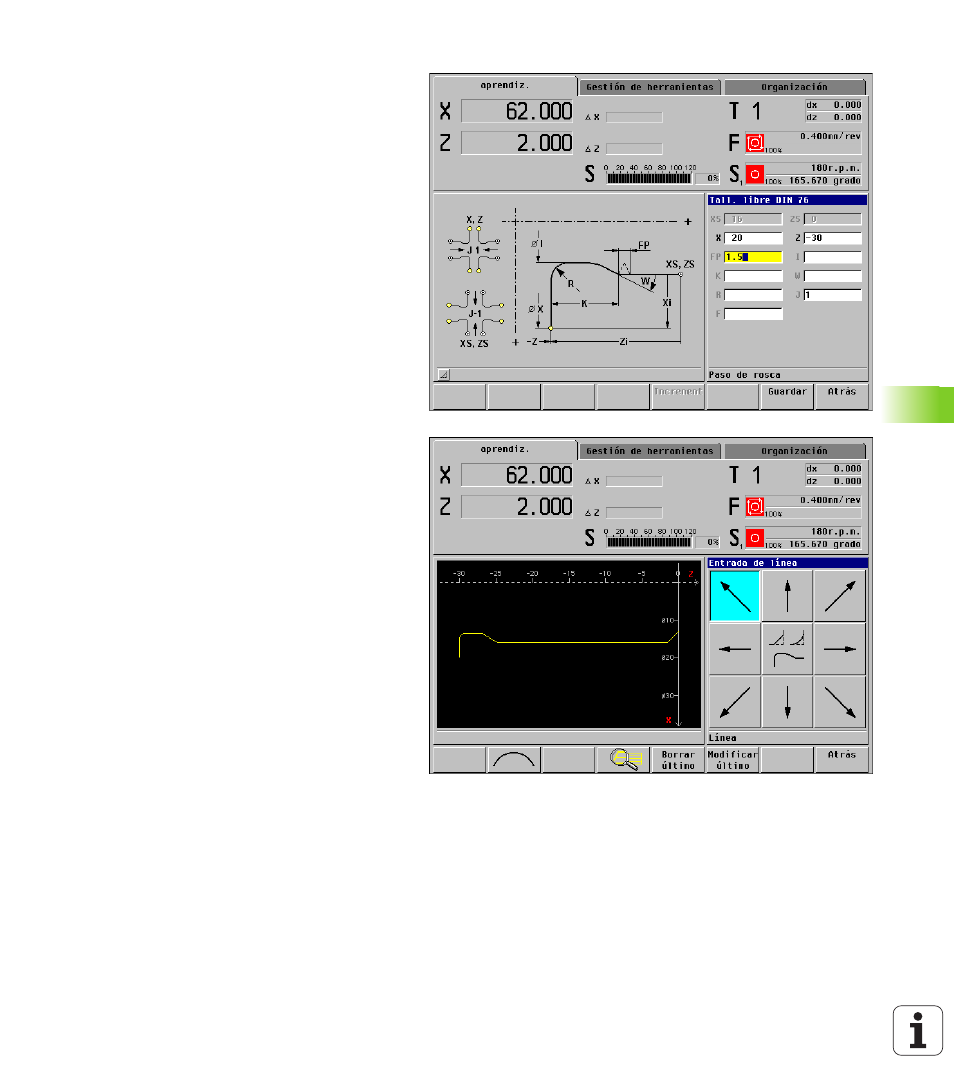

2º elemento del contorno
El siguiente elemento del contorno es una entalladura.
El elemento "entalladura" describe el cilindro
proyectado, la entalladura misma y la superficie
transversal siguiente.
El contorno de la pieza introducido hasta ahora está
sin duda determinado. El MANUALplus representa los
elementos del contorno - y borra el símbolo de
"elemento sin solución bisel".
Al definir la entalladura se introduce, además del "pto.
destino", el paso de rosca. El MANUALplus calcula los
demás parámetros de la entalladura en base a las
tablas internas.
