4.3 Ciclos de cor
te
individual

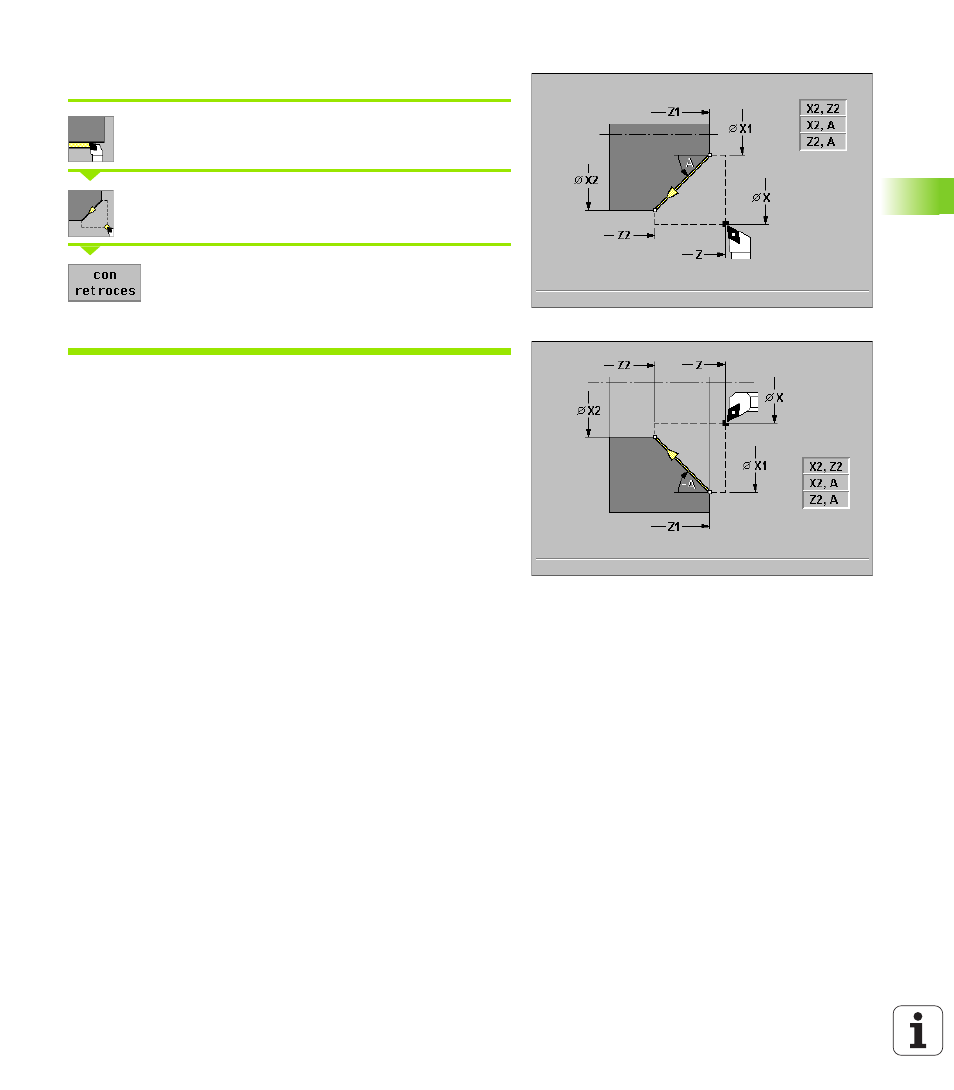

Mecanizado lineal en ángulo
Seleccionar "Cortes individuales"
Seleccionar "mecanizado lineal en ángulo"
Softkey con retroceso:
Desconectado: la herramienta se detiene al final del
ciclo
Conectado: retrocede al punto de arranque
Mecanizac. lin. en ángulo
El MANUALplus calcula la posición final y se desplaza linealmente
desde el punto inicial con avance a la "posición final". La herramienta
se detiene al final del ciclo.
Contorno lineal angular ("con retroceso")
El MANUALplus determina la posición de destino. Entonces la
herramienta se aproxima, ejecuta el corte lineal y regresa al final del
ciclo al punto inicial (imágenes de la derecha). La corrección del radio
de corte se tiene en cuenta.
Parámetro de ciclo
 Punto inicial X, Z
 X1, Z1 Punto inicial del contorno (en "con retorno“)
 X2, Z2 Punto final del contorno
 A Angulo inicial – campo: –180° < A < 180°
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
Combinaciones de parámetros para el punto final:
„ X2, Z2
„ X2, A
„ Z2, A
Versión del ciclo en "con retorno"
1 calcula la posición final
2 se desplaza linealmente desde "X, Z" hasta el "punto inicial X1, Z1"
3 se desplaza con avance a la posición final
4 se eleva y regresa paralelo al eje hasta el punto inicial
