6.10 Sobremedida

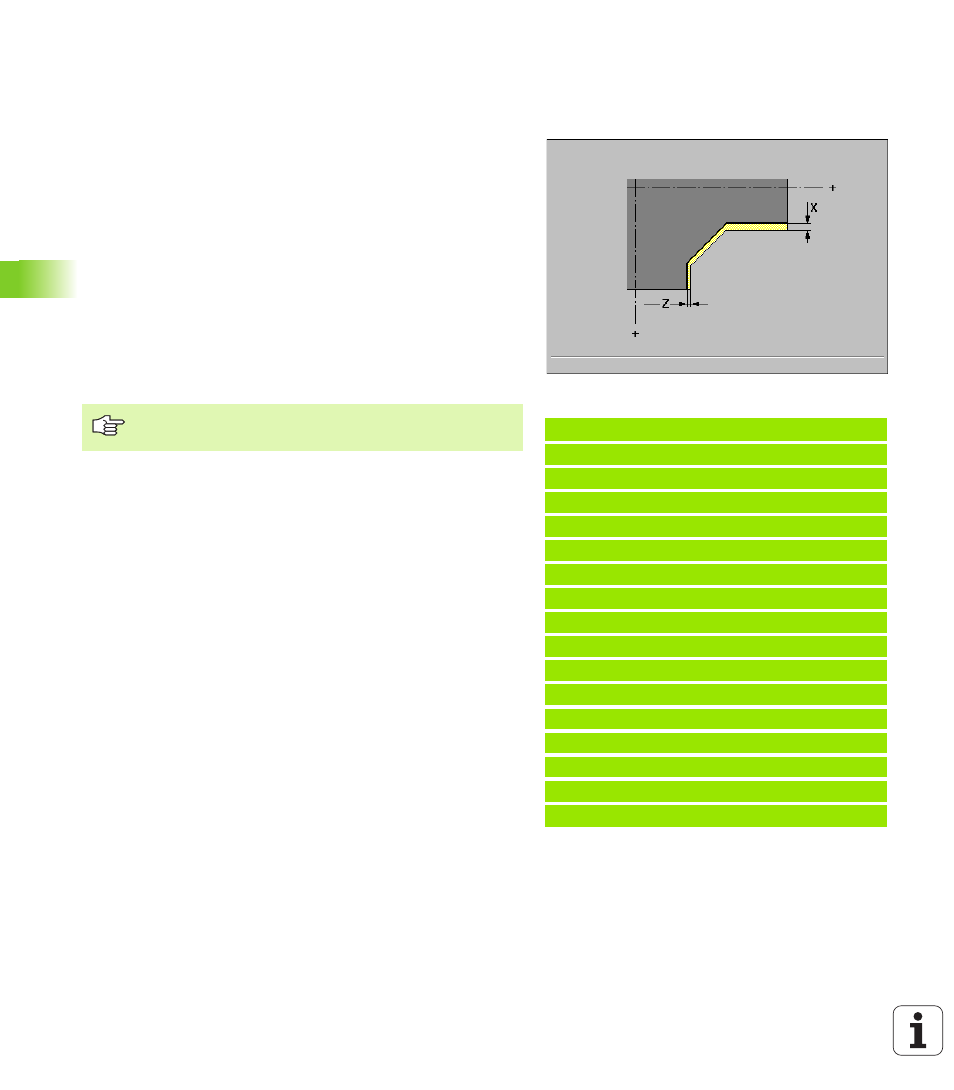

Sobremedida paralela al eje G57
G57 define diferentes sobremedidas para X y Z. G57 debe
programarse antes del ciclo de profundización o de arranque de viruta.
Parámetro
 X Sobremedida X (Cota de diámetro)
 Z Sobremedida Z
Los siguientes ciclos comprueban las sobremedidas:
„ Ciclos de arranque de viruta: : G81, G817, G818, G819, G82, G827,
G828, G829, G83
„ Ciclos de profundización: G86x
„ Ciclos de cilindrado: G81x, G82x
Los ciclos G81, G82 y G83 no borran la sobremedida tras la ejecución
del ciclo.
Ejemplo: G57
%57.nc
[G57]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G57 X0.2 Z0.5
N4 G819 P5
N5 G0 X80 Z2
N6 G1 Z-15 B-1
N7 G1 X102 B2
N8 G1 Z-22
N9 G1 X90 Zi-12 B1
N10 G1 Zi-6
N11 G1 X100 A80 B-1
N12 G1 Z-47
N13 G1 X120
N14 G80
FINAL
Cuando se programan sobremedidas con G57 y en el
ciclo, se utilizan las sobremedidas del ciclo.
