174 4 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a

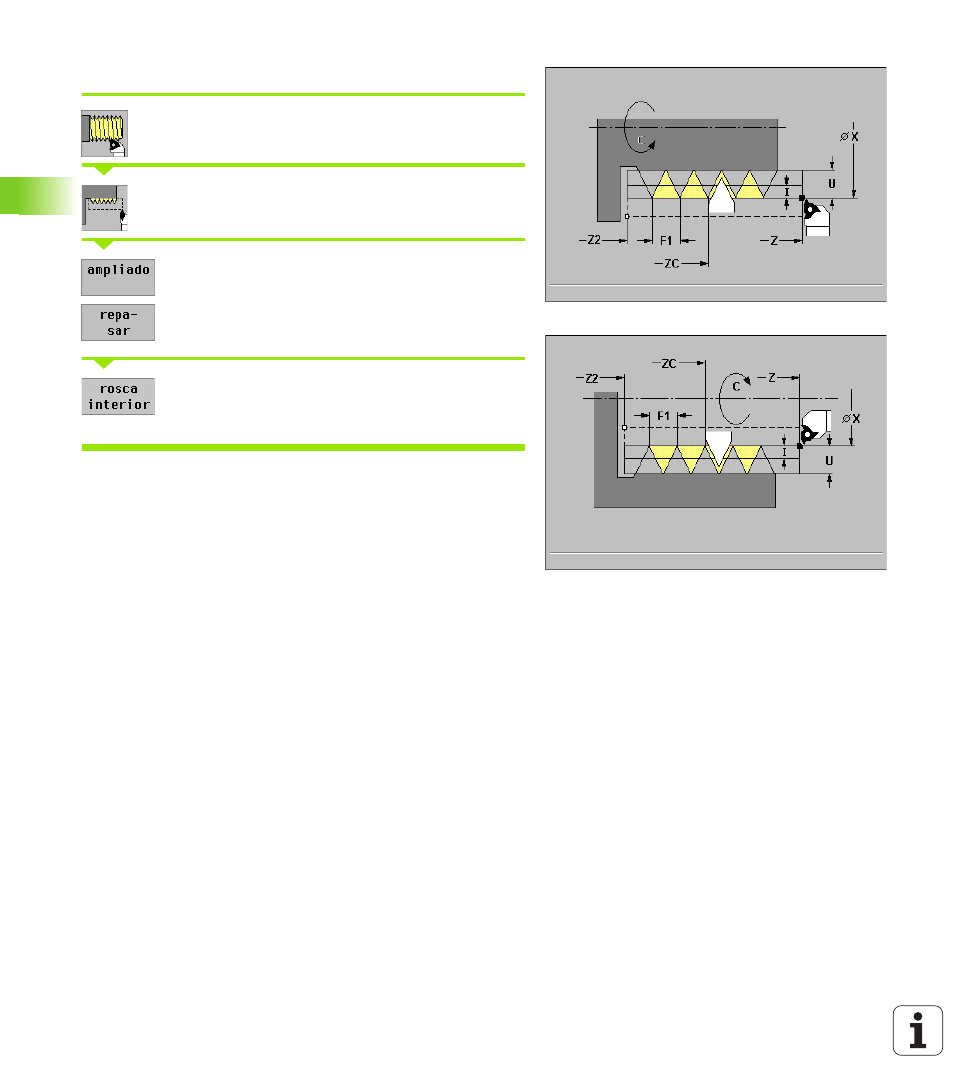

Repaso de rosca ampliado (longitudinal)
Seleccionar "corte de rosca"
Seleccionar "ciclo de roscado"
Conectar Ampliado
Conectar Repaso
Softkey Rosca interior
Conectado: Rosca interior
Desconectado: Rosca exterior
El ciclo repasa una rosca exterior o interior en un sólo paso o en varios
pasos de mecanizado. Como la pieza ya está fijada, el MANUALplus
debe calcular exactamente la posición de la rosca. Para ello se
posiciona el extremo de la cuchilla de la hta. de roscar de forma
centrada sobre la rosca y se aceptan las posiciones en el MANUALplus
con los parámetros "C" y "ZC" (Softkey Aceptar posición. De estos
valores el ciclo calcula el ángulo del cabezal en el "punto inicial Z".
Parámetro de ciclo
 Punto final de la rosca Z2 (sin recorrido por inercia)
 Angulo medido C
 Posición medida ZC
 Paso de roscado F1 (= Avance)
 Profundidad de rosca U
„ Sin datos: se calcula
Rosca exterior: U=0.6134*F1
Rosca interior: U=–0.5413*F1
 1ª profundidad de corte I
„ I<U: primer corte con "I" - cada corte siguiente: Reducción de la
profundidad de corte hasta "J".
„ I=U: un corte
„ Sin datos: se calcula según U y F1
