MANUALplus 4110 de HEIDENHAIN
509
9.5 Ejemplo ICP "fr
e
sado"

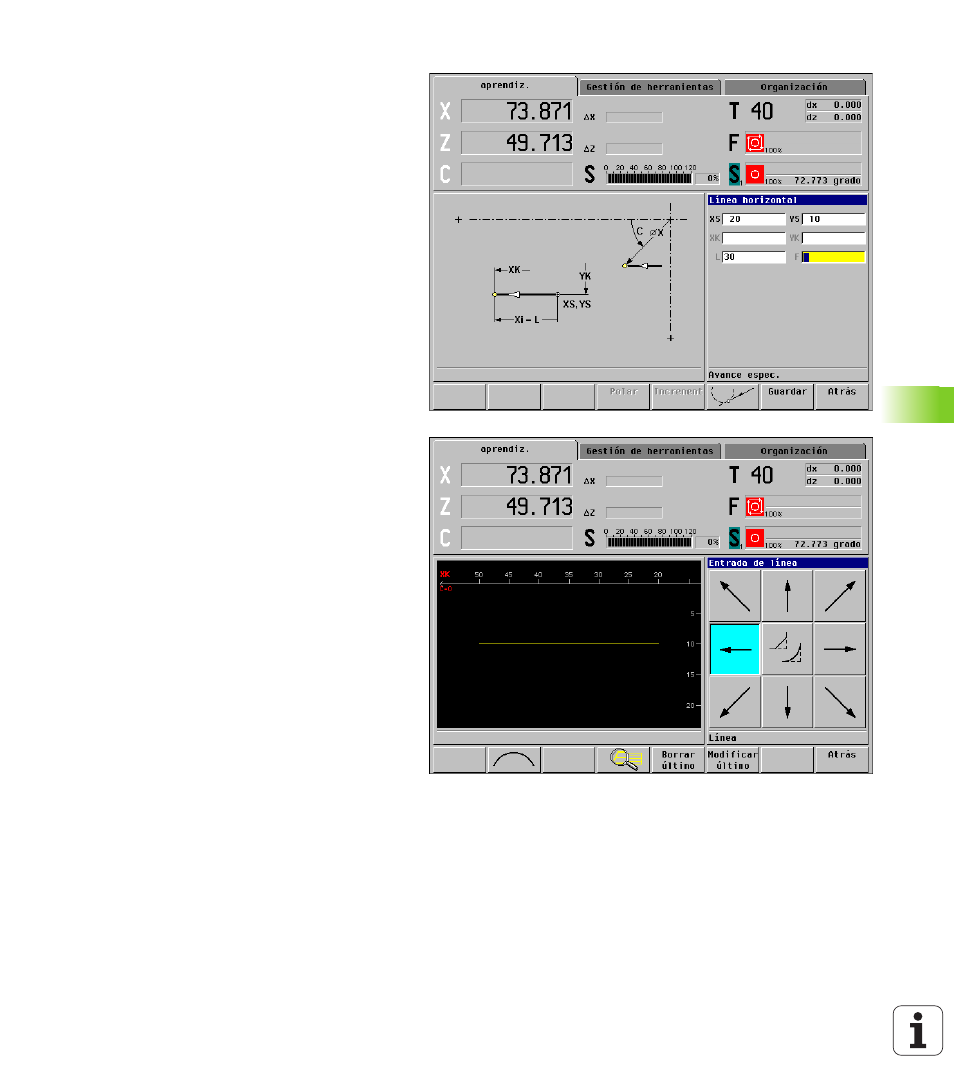

1er elemento del contorno
Primero se programa el "bloque del contorno".
Después se definen los redondeos con un
"sobreposicionamiento".
El contorno compieza con una línea horizontal.
La indicación del punto de arranque del contorno ICP
se realiza en la definición del primer elemento del
contorno con "XS, YS".
El elemento queda claramente definido mediante la
programación del parámetro "longitud de la línea". El
MANUALplus representa el elemento del contorno.
