HEIDENHAIN MANUALplus 4110 137
4.5 Ciclos de pr
ofundización

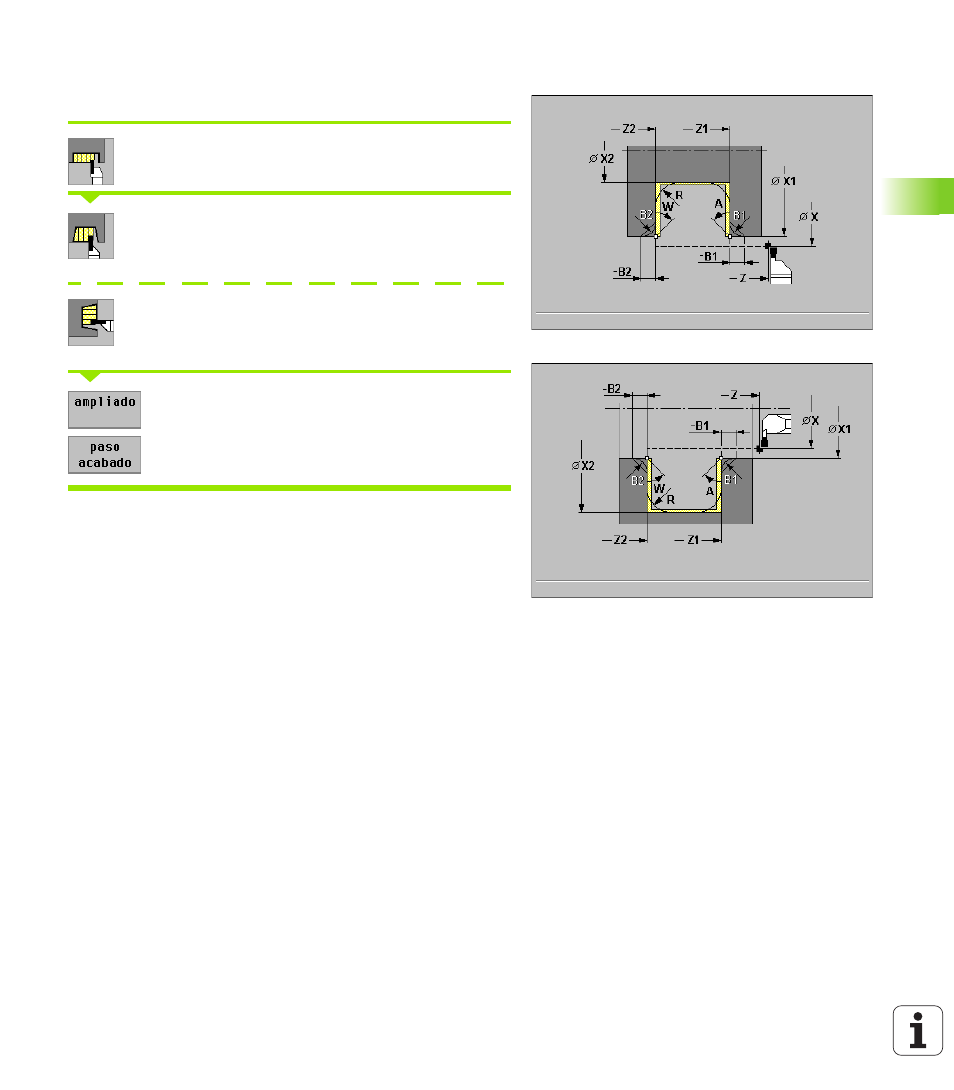

Profundización radial/axial de acabado -
Ampliada
Seleccionar "ciclos de profundización"
Seleccionar "profundización radial" (imágenes de la
derecha)
Seleccionar "profundización axial" (imágenes de la
siguiente pág.)
Conectar Ampliado
Conectar Proceso de acabado
El ciclo acaba en el número de profundizaciones definido en "Q". Los
parámetros "X/Z - X2/Z2" definen la primera profundización (posición,
profundidad y anchura de profundización)
Parámetro de ciclo
 Punto inicial X, Z
 X1, Z1 Punto inicial del contorno
 X2, Z2 Punto final del contorno
 A Angulo inicial: campo: 0° <= A < 90°
 W Angulo final: campo: 0° <= W < 90°
 R Redondeo
 Bisel/Redondeo B1, B2 (B1 Inicio del contorno; B2 final del
contorno)
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
 distancia hasta la penetración siguiente DX, DZ relativo a la
penetración anterior
 Número de ciclos de penetración Q – por defecto: 1
