5.5 Element
o
s del cont
or
no ICP del cont
or
no de gir
o Introducción del elemento de forma
Bisel/redondeo
Los biseles/redondeos se definen en las esquinas del
contorno. Una "esquina del contorno" es el punto de
intersección de un elemento del contorno de llegada
y otro de salida. El bisel/redondeo sólo se puede
calcular cuando se conoce el elemento de salida del
contorno. Al introducir los parámetros para bisel/
redondeo, se visualizan las coordenadas del punto de
la esquina en el "punto inicial XS, ZS".
Cuando un contorno ICP comienza con un bisel/
redondeo, falta el "elemento del contorno de llegada".
Se determina entonces con "posición J" el
emplazamiento definitivo del bisel/redondeo. El
MANUALplus convierte un bisel/redondeo al inicio del
contorno en un elemento circular o lineal.
Tallado libre
El elemento de forma "tallado libre" se compone de un
elemento longitudinal, el tallado libre en sí y un
elemento transversal. El tallado libre puede empezar
con un elemento longitudinal o transversal.

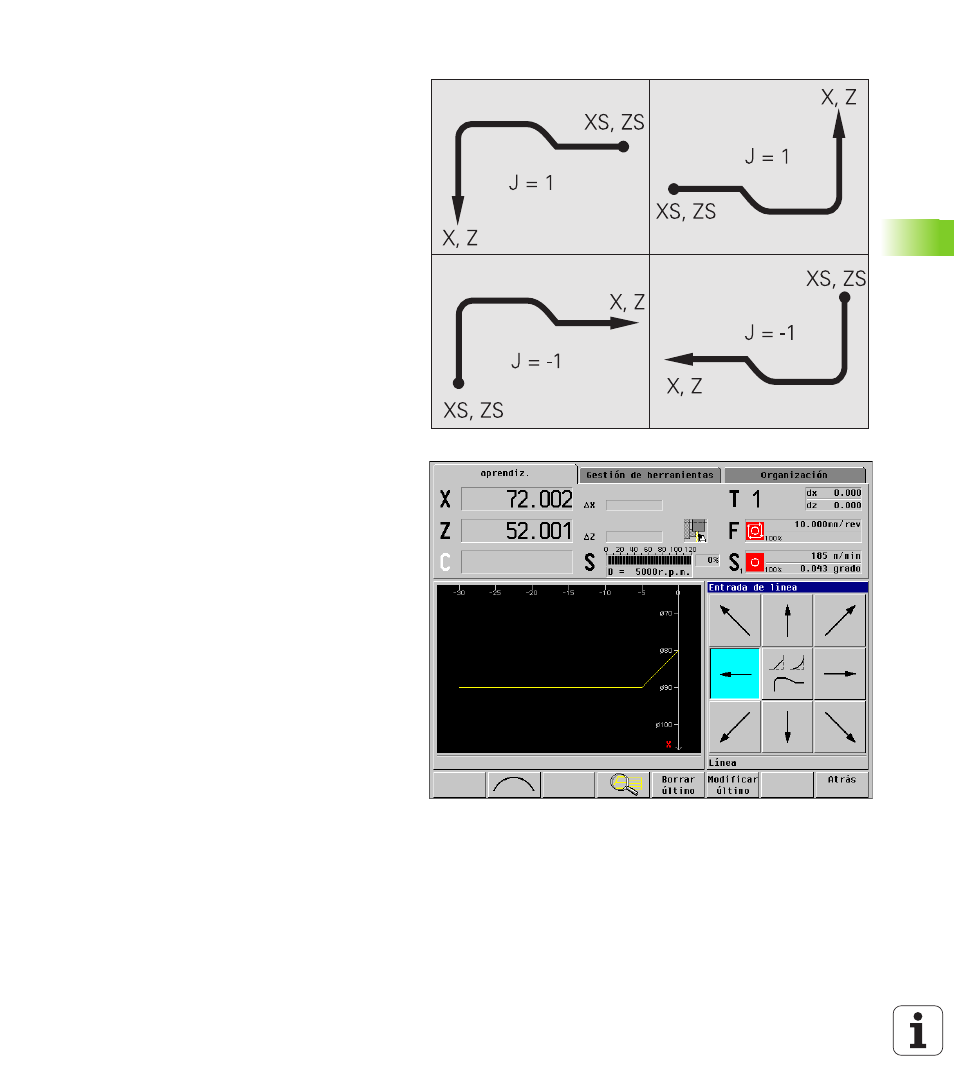

Cuando aún no se conoce la esquina del tallado, el
parámetro "posición J" detemrina si el tallado
comienza con un elemento longitudinal o transversal
(imagen arriba a la derecha).
Ejemplo: Bisel exterior al inicio del contorno
En la "posición J=1" el elemento de referencia de
introducción imaginario es un elemento transversal en
dirección +X (imagen interior derecha).
