6.21 Mecanizado de superficies en
v
o
lv
ent
e
s
Definición de la figura rectángulo en superficie
envolvente G315
G315 define un rectángulo sobre la superficie envolvente. La figura se
programa en combinación con G794.
Parámetro
 Punto central Z
 Punto central CY como cota de trayectoria (Referencia: Diámetro
de referencia G120)

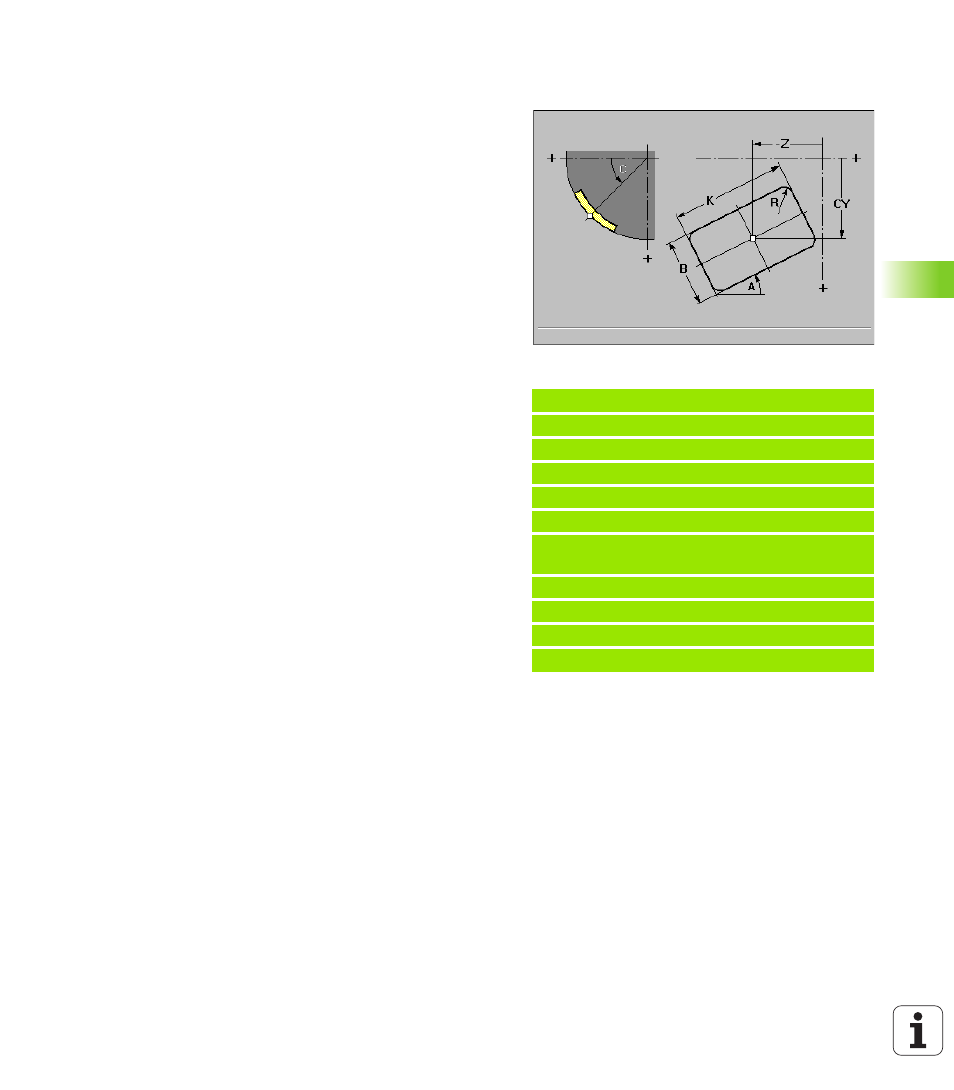

 Punto central C Angulo del punto central - dirección angular: véase
figura auxiliar
 Angulo A – Dirección angular: véase figura auxiliar
 Longitud K del rectángulo
 Altura B (anchura) del rectángulo
 Bisel/redondeo R
„ R<0: Longitud de bisel
„ R>0: Radio de redondeo
Ejemplo: G315
%315.nc
[G315]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N6 G315 Z-35 C0 A5 K30 B15 R3
N7 G80
N8 M15
