HEIDENHAIN MANUALplus 4110
231
4.9 Modelos de taladr
ado y fr
esado

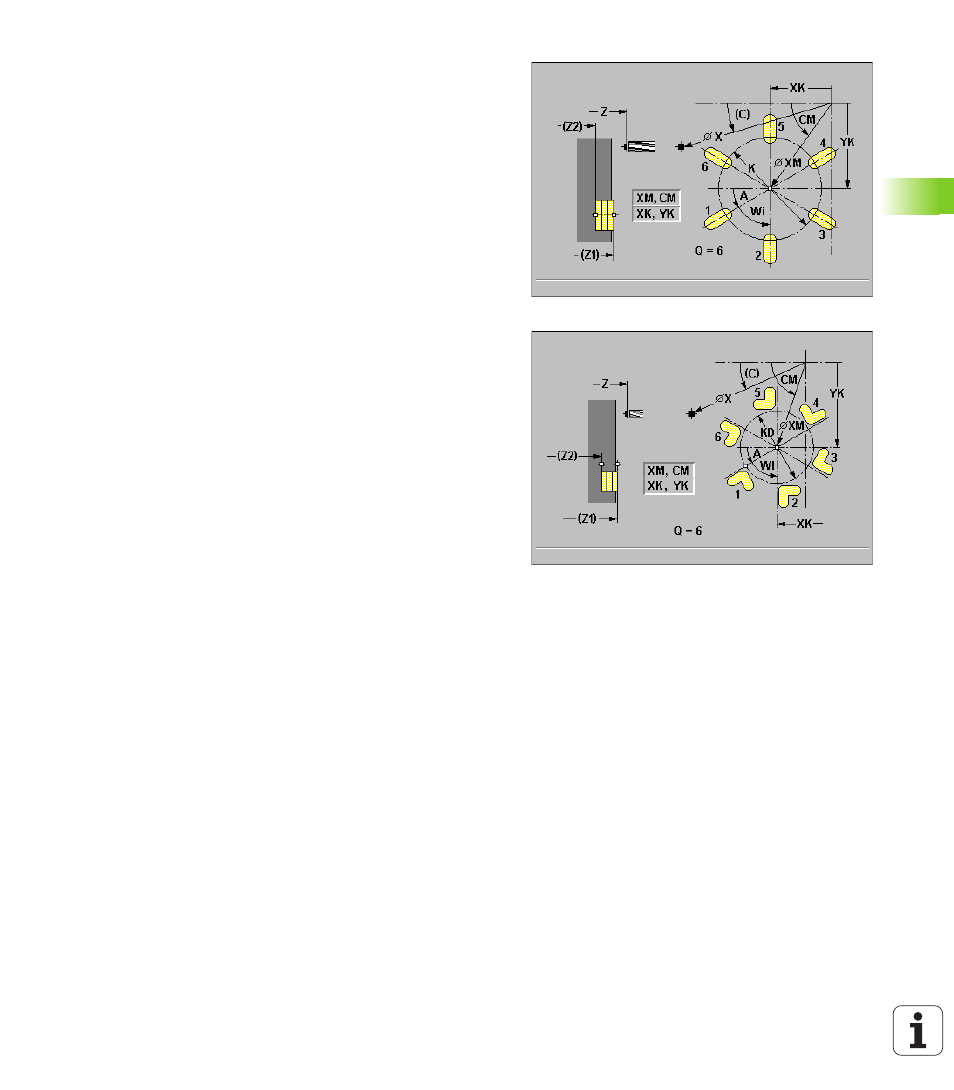

Parámetro de ciclo
Punto inicial X, Z
Angulo de cabezal C
(Posición axial C) – por defecto: Angulo actual
del cabezal
Punto central del modelo XM, CM:
Posición, ángulo (coordenadas
polares)
Punto central del modelo XK, YK
(coordenadas cartesianas)
Diámetro del modelo K/KD
– por defecto: El "Punto inicial X“ es
válido como diámetro del modelo
A Angulo del 1er. taladro/de la 1ª ranura
- por defecto: 0º
Wi Incremento angular
(distancia entre modelos) - por defecto: Los
taladros/fresados se asignan en distancias iguales sobre un círculo
Número de taladros/ranuras Q
– por defecto: 1
T Número de la herramienta
S Revoluciones/Velocidad de corte
F Avance de giro
Adicionalmente se requieren los parámetros para la elaboración del
taladro/fresado.
Ejecución del ciclo
1
Posicionar (según la configuración de su máquina):
sin eje C: se posiciona sobre "ángulo del cabezal C"
con eje C: activa el eje C y se posiciona en marcha rápida sobre
el "ángulo del cabezal C"
modo manual: mecanizado desde el ángulo de cabezal actual
2
se calculan las posiciones del modelo
3
se posiciona sobre el "punto inicial del modelo"
4
ejecuta el taladro/fresado
5
se posiciona para el próximo mecanizado
6
repite 4...5, hasta que se hayan realizado todos los mecanizados
7
regresa al "punto inicial X, Z"
