236 4 Programación de ciclos
4.9 Modelos de taladr
ado y fr
esado
Ejemplos de mecanizado de modelos

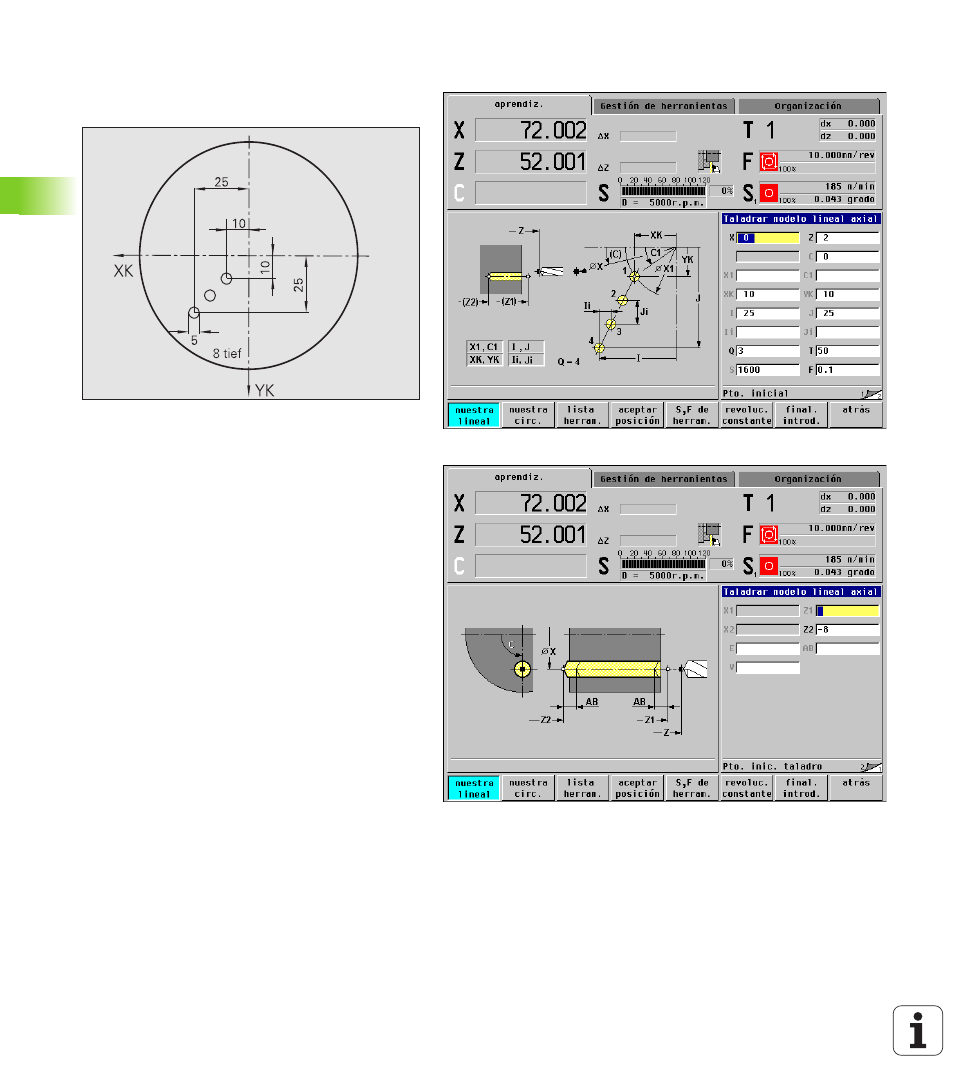

Modelo de taladro lineal sobre la superficie frontal
Sobre la superficie frontal se realiza un modelo de
taladros lineal con "ciclo de taladro axial". Para este
mecanizado son imprescindibles un cabezal
posicionable y herramientas motorizadas.
Se indican las coordenadas del primer y el último
taladro, así como el número de taladros (imagen
superior derecha). En el taladro sólo se indica la
profundidad (imagen inferior derecha).
Datos de herramienta
„ WO = 8 – Orientación de la herramienta
„ I = 5 – Diámetro del taladro
„ B = 90 – Ángulo del extremo
„ H = 1 – La herramienta es motorizada
