Tallado libre DIN 509 F
Seleccionar "corte de rosca"
Seleccionar "Tallado libre DIN 509 F"
Softkey con retroceso:
Desconectado: la herramienta se detiene al final del
ciclo (imágenes a la derecha)
Conectado: retrocede al punto de arranque
(imágenes de la siguiente pág.)

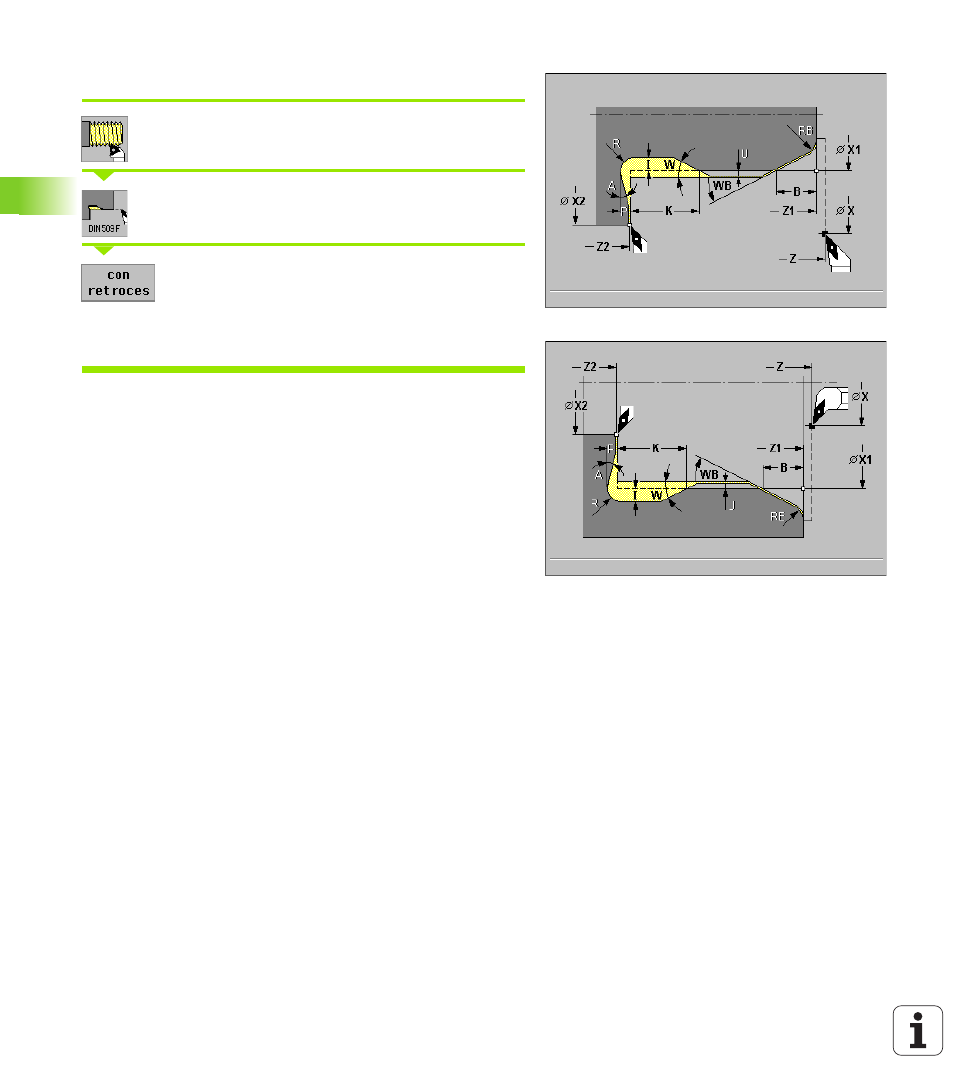

El ciclo realiza el tallado libre de rosca DIN 509 Forma F, una entrada
de cilindro, el cilindro antepuesto y la superficie transversal siguiente.
Para el margen del cilindro se puede definir una sobremedida de
rectificado". La entrada del cilindro se mecaniza cuando se indica "B" o
"RB".
Parámetro de ciclo
 Punto inicial X, Z
 Punto inicial del clindro X1, Z1
 Punto final de la superficie transversal X2, Z2
 Avance reducido E para la profundización y para la entrada de rosca
- por defecto: Avance F
 T Número de la herramienta
 S Revoluciones/Velocidad de corte
 F Avance de giro
 Profundidad de entalladura I – por defecto: Tabla normalizada
 Longitud de entalladura K – por defecto: Tabla normalizada
 Angulo de entalladura W – por defecto: Tabla normalizada
 Radio de entalladura R (en ambos lados de la entalladura) – por
defecto: Tabla normalizada
 Profundidad transversal P – por defecto: Tabla normalizada
 Angulo transversal A – por defecto: Tabla normalizada
 Longitud de entrada al cilindro B – por defecto: sin entrada
 Angulo de entrada WB – por defecto: 45 °
 Radio de entrada RB – por defecto: sin radio de entrada
 Sobremedida de rectificado U – por defecto: 0
Los parámetros que se introducen se tienen siempre en cuenta
(también en el caso de que la tabla normalizada prevea otros valores).
Si no indica "I, K, W, R, P ni A", se generan en base al diámetro del
cilindro según la tabla normativa (véase “DIN 509 E, DIN 509 F –
Parámetros de entalladura" en pág. 527).
